SD卡端口靜電保護方案，為無人機保駕護航
發表日期：2020-11-25來源：www.taotaole1.com瀏覽：1629
近日，很多客戶前來咨詢SD卡端口靜電保護的方案。不同產品的SD卡端口，其靜電保護設計方案略有差異。接下來分享的是SD卡端口在無人機中的靜電保護，設計方案如下：

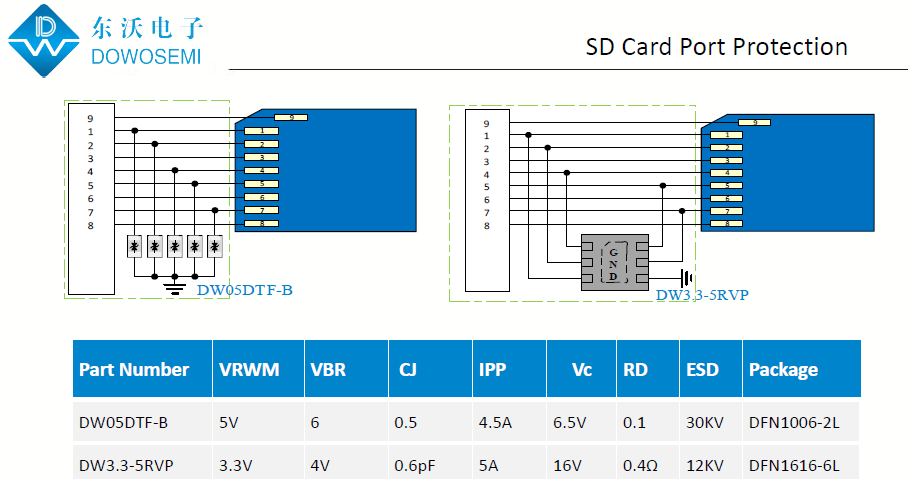

從SD卡端口靜電保護方案圖中可以看出，電路保護器件選用了超低結電容ESD靜電保護二極管DW05DTF-B，封裝DFN1006-2L，結電容0.5pF；DW3.3-5RVP，封裝DFN1616-6L，結電容0.6pF；低漏電流，響應速率快，封裝體積小，節約PCB空間。此方案滿足ESD IEC 61000-4-2 Level4 Contact Discharge：8KV，Air Discharge：15KV。咨詢熱線：136 7581 6901（微信同號）朱工
