DC接口ESD靜電浪涌保護方案

發表日期:2020-06-10來源:www.taotaole1.com瀏覽:1835

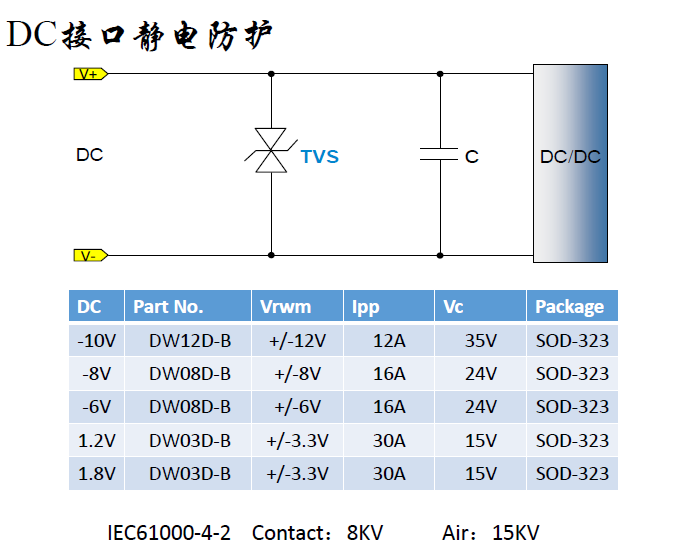

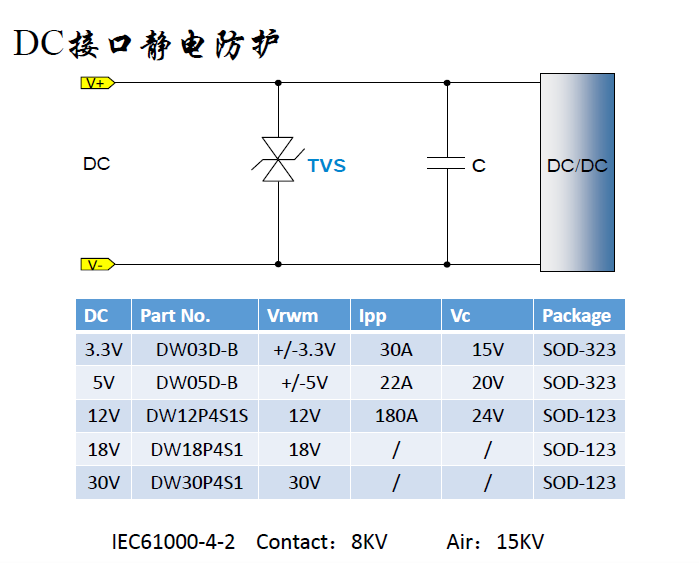

東沃電子技術團隊設計的DC接口ESD靜電浪涌保護方案圖:



從DC接口ESD靜電保護方案圖中可以看出,電路保護器件選用的是東沃自主研發、生產、銷售的TVS二極管陣列。根據DC輸入電壓值的不同,其選用的TVS二極管陣列型號也不一樣:DW12D-B(SOD-323封裝)、DW08D-B(SOD-323封裝)、DW03D-B(SOD-323封裝)、、DW05D-B(SOD-323封裝)、DW12P4S1S(SOD-123封裝)、DW18P4S1(SOD-123封裝)、DW30P4S1(SOD-123封裝),響應速度快、低結電容、低漏電流、封裝體積小、節約PCB空間,便于工程師設計。東沃DC接口ESD靜電保護方案滿足IEC61000-4-2,接觸放電8KV,空氣放電15KV。

更多有關DC接口ESD靜電保護方案、TVS二極管陣列型號、參數、特性、規格書及應用,歡迎與東沃電子溝通交流:136 7581 6901(微信同號)朱工!
