SPI總線接口ESD靜電放電保護方案圖
發表日期:2023-06-02來源:www.taotaole1.com瀏覽:4143
串行外設接口(Serial Peripheral Interface),簡稱SPI接口,是一種高速、全雙工、同步的通信總線接口,可以使單片機與各種外圍設備以串行方式進行通信以交換信息。SPI 在芯片的管腳上占用四根線,節約芯片的管腳,同時為PCB的布局節約空間,越來越多的芯片集成了這種通信協議。眾所周知,對于通信總線接口而言,ESD靜電放電防護是一項挑戰。針對SPI通信總線接口ESD靜電放電問題,東沃電子(DOWOSEMI)技術推薦選用ESD靜電保護二極管DW05D-B-S或DW05-4RVLC-E做防護 。東沃SPI總線接口ESD靜電放電保護方案設計圖如下所示:

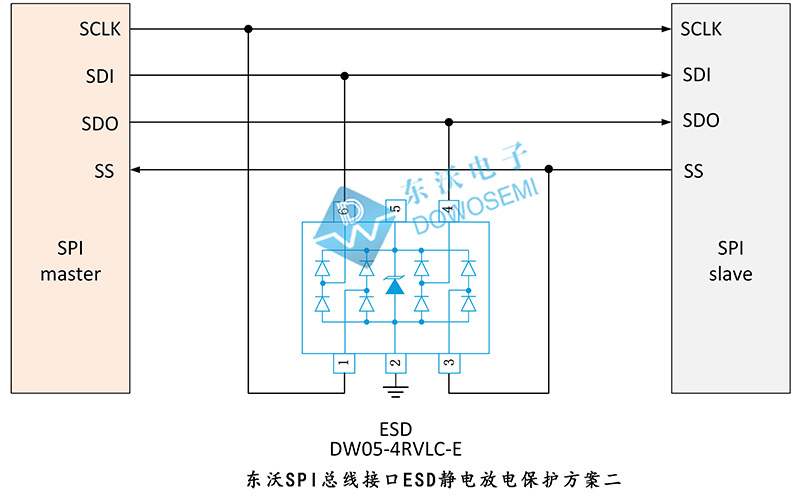

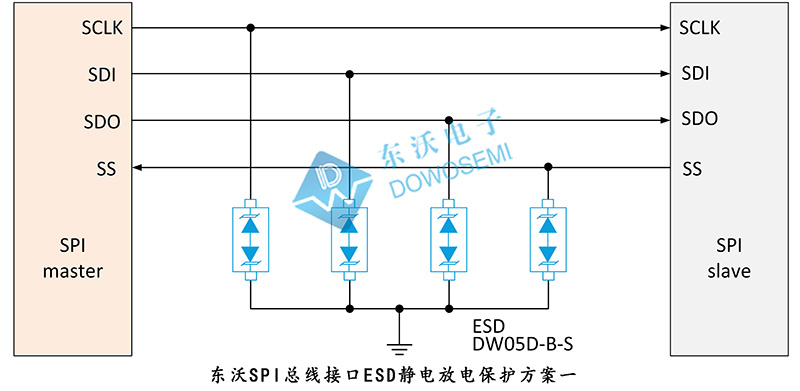

從上圖可知,東沃SPI總線接口ESD靜電放電防護方案設計圖有兩種,方案一選用了分立式ESD保護二極管DW05D-B-S,方案二選用了集成式多路 ESD保護二極管DW05-4RVLC-E。DW05D-B-S和DW05-4RVLC-E導通電壓精度高、響應速度快、寄生電容值低、鉗位電壓低,在不影響數據傳輸?shù)那疤嵯?,能夠滿足IEC 61000-4-2 Level 4靜電放電防護需求,且做到成本最優化。

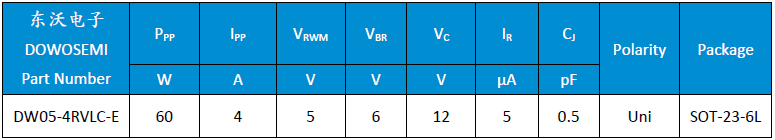

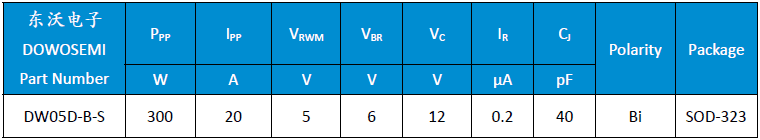

有客戶問,東沃SPI總線接口ESD靜電放電保護方案一和方案二有什么區別呢?查看方案一可知,東沃技術推薦選用4顆分立式ESD保護二極管DW05D-B-S,工作電壓5V、擊穿電壓6V、峰值脈沖電流20A、12V低鉗位電壓、SOD-323封裝,占用空間比較大,結電容40pF,比較適合用于傳輸信號速率要求不是很高的場合。查看方案二可知,東沃技術推薦選用集成式多路 ESD保護二極管DW05-4RVLC-E,工作電壓5V、擊穿電壓6V、峰值脈沖電流4A、12V低鉗位電壓、SOT-23-6L封裝,體積小,結電容0.5pF,適用于通信速率要求更高的場合和產品。
以上是SPI總線接口ESD靜電放電保護典型方案,如有特殊需求,歡迎前來探討。浪涌靜電保護方案,找東沃電子,電路防護不迷路!東沃SPI總線接口ESD靜電放電保護中選用到的ESD靜電保護二極管DW05D-B-S和DW05-4RVLC-E,已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費方案整改設計、免費選型,歡迎廣大新老客戶前來咨詢:136 7581 6901(微信同號)朱工
