一、應用背景

1）全球氣候變暖，雷雨天氣增多；

2）電源雷擊損壞后，危害大；

3）電源雷擊損害后，維修成本高；

4）高浪涌防護電源成為行業趨勢；

二、方案詳解

? 方案滿足IEC61000-4-5、GBT17626.5等浪涌測試標準；

? 在差模防護中，采用壓敏電阻MOV1和陶瓷氣體放電管GDT1搭配使用，屏蔽壓敏電阻MOV1漏電流現象，延長MOV使用壽命；

? 在共模防護中，采用壓敏電阻MOV2/MOV3和陶瓷氣體放電管GDT2串聯到地或者設備外殼，阻止MOV2/MOV3漏電流，滿足安規要求；

? 方案可通過1.2/50-8/20μS組合波差模、共模浪涌測試

PS：在有絕緣等級耐壓測試AC1500V要求時，GDT2建議換用DC3500V電壓；

三、方案應用

LED路燈電源、交換機電源、空調電源、逆變電源、電腦電源、電磁爐/電飯煲、其它AC94V-AC264V電源；

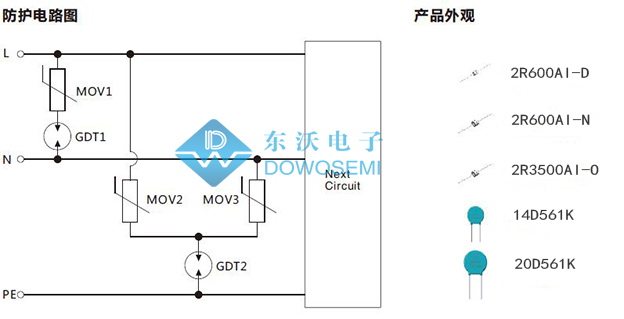

四、防護電路圖

五、保護器件注解

1）陶瓷氣體放電管 2R600AI-D

直流標稱電壓（V）：600 V

沖擊擊穿電壓（1KV/μs）：≤ 1200 V

耐脈沖沖擊電流（8/20μs）：5 KA

極間電容CP：≤ 1 pF

絕緣電阻：≥ 1 GΩ

2）陶瓷氣體放電管 2R600AI-N

直流標稱電壓（V）：600 V

沖擊擊穿電壓（1KV/μs）：≤ 900 V

耐脈沖沖擊電流（8/20μs）：10 KA

極間電容C_P：≤ 1.5 pF

絕緣電阻：≥ 1 GΩ

3）陶瓷氣體放電管2R3500AI-O

直流標稱電壓（V）：3500 V

沖擊擊穿電壓（1KV/μs）：5000V

耐脈沖沖擊電流（8/20μs）：2.5 KA

極間電容C_p：≤ 1.5 pF

絕緣電阻：≥ 1 GΩ

4）壓敏電阻14D561K

壓敏電壓（@1mA）：504V-616V

突破電流耐量（8/20μs）：4500A

最大抑制電壓（@5A）：920V

PS：中防護級別

5）壓敏電阻20D561K

壓敏電壓（@1mA）：504V-616V

突破電流耐量（8/20μs）：6500A

最大抑制電壓（@5A）：920V

PS：高防護級別
