RS485/RS232浪涌靜電防護方案(一)

發表日期:2019-04-23來源:www.taotaole1.com瀏覽:4256

一、應用背景

1)RS485/232走線很長,易有過壓現象;

2)RS485/232走線置于室外,易受雷擊;

3)RS485/232走線易受其他線路干擾;

二、方案詳解

? 選用殘壓很低的半導體放電管TSS,有效保護RS485/232芯片,可滿足IEC61000-4-5、GBT17626.5等浪涌標準;

? 方案中的半導體放電管TSS反應速度為ns級,既可防浪涌,又可防靜電,可滿足IEC61000-4-2、GBT17626.2等靜電標準;

? 方案中的半導體放電管TSS結電容小,信號無衰減,不影響控制線的傳輸;

? 方案在差模,共模均采用的是同型號的半導體放電管TSS,防護無死角;

? 可通過10/700μS(等效內阻40ohm)浪涌測試,靜電測試;

三、方案應用

監控/安防系統、門禁系統、鐵路信號控制燈、智能交通系統、電表/水表/儀器儀表、光端機等領域中。

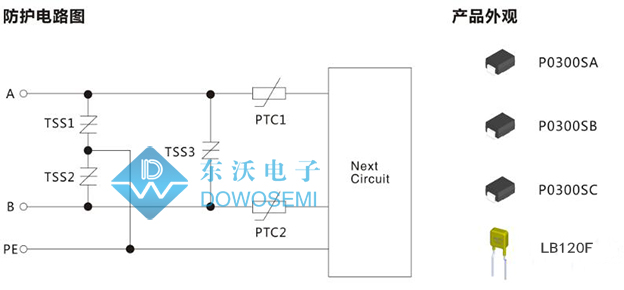

四、防護電路圖


五、保護器件注解

1)半導體放電管P0300SA

VDRM:25V

VS:40V

VT:4V

IDRM:5μA

IS:800mA

IT:2.2A

IH:50mA

CO:70pF

耐10/700μS電壓沖擊能力:2KV

2)半導體放電管P0300SB

VDRM:25V

VS:40V

VT:4V

IDRM:5μA

IS:800mA

IT:2.2A

IH:50mA

CO:70pF

耐10/700μS電壓沖擊能力:4KV

3)半導體放電管P0300SC

VDRM:25V

VS:40V

VT:4V

IDRM:5μA

IS:800mA

IT:2.2A

IH:50mA

CO:100pF

耐10/700μS電壓沖擊能力:6KV

4)溫度保險絲插件LB120F

最大沖擊電壓:250 V

最大沖擊電流:3 A

最大不動作電流:0.12 A

更多電路安全防護解決方案,專業的被動器件供應廠商,東沃電子,免費為您答疑解惑,免費提供產品選型服務!咨詢熱線:136 7581 6901(微信同號)朱工
