HDMI ，即高清多媒體接口（High Definition Multimedia Interface ），是一種全數字化視頻和聲音發送接口，可以發送未壓縮的音頻及視頻信號。HDMI接口應用極其廣泛，在機頂盒、DVD播放機、個人計算機、電視、游戲主機、綜合擴大機、數字音響與電視機等設備中都能看到它的身影。目前市面上主流的 HDMI接口有：HDMI 1.4、HDMI 2.0 和 HDMI 2.1這幾種，其中HDMI 2.0和HDMI 2.1越來越普及。對比HDMI 2.0，HDMI 2.1的接口主要增加了對10K 分辨率、動態HDR、可變刷新率技術等支持，也就是說HDMI 2.1傳輸?shù)漠嬅嬗懈叩姆直媛屎透邘俾省?/span>

其實，HDMI 1.4、HDMI 2.0 、HDMI 2.1高清多媒體接口是一種很容易受靜電浪涌破壞的外接端口。為了確保HDMI接口的穩定性和可靠性，需要加強HDMI接口的靜電浪涌防護能力，也就是說，在滿足HDMI兼容性測試規范的信號完整性和阻抗要求的同時，還需要根據IEC 61000-4-2標準要求對HDMI接口進行靜電浪涌保護。接下來，專業TVS二極管廠家及電路保護解決方案服務商東沃電子針對HDMI高清多媒體接口浪涌靜電問題進行全方位防護方案設計及TVS二極管陣列選型推薦。

方案說明

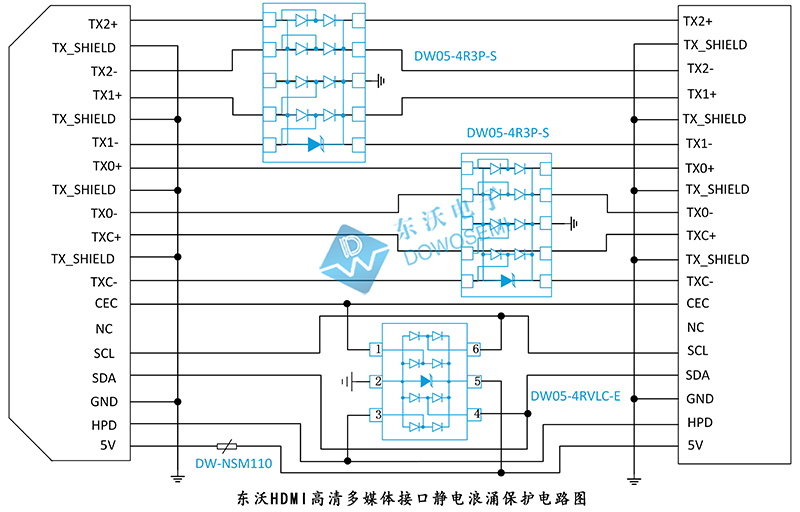

從方案圖中可以看出，供電電源選用自恢復保險絲DW-NSM110作過流保護，可以有效保護被接入設備的工作安全。接下來，東沃電子技術選用TVS二極管DW05-4R3P-S和DW05-4RVLC-E保護HDMI接口的高速差分線和其他六條非高速線。DW05-4R3P-S工作電壓 5V，最小擊穿電壓6V，DFN-10L封裝，典型結電容僅為0.2pF，確保信號完整性，滿足IEC 61000-4-2 (ESD) ±20kV（空氣）和±15kV（接觸）。DW05-4RVLC-E工作電壓5V，最小擊穿電壓為6V，SOT-23-6L封裝，典型結電容僅為0.5pF，滿足IEC 61000-4-2 (ESD)±20kV（空氣）和±12kV（接觸）。東沃HDMI接口靜電浪涌保護選用超低結電容TVS二極管，在不影響數據傳輸?shù)那疤嵯?，滿足IEC 61000-4-2 Level 4靜電放電防護需求，讓后端的電路得到有效地防護。

器件參數

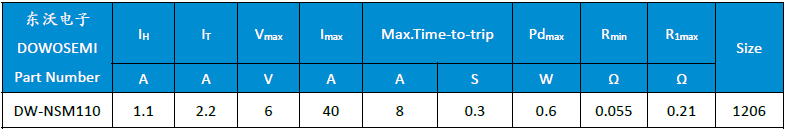

1）自恢復保險絲DW-NSM110參數

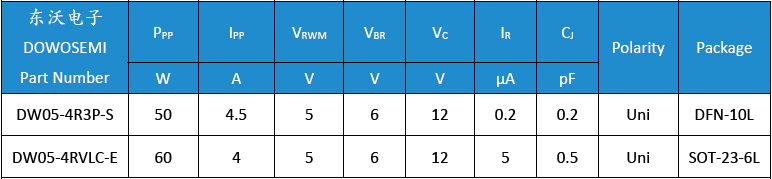

2）TVS二極管DW05-4R3P-S和DW05-4RVLC-E參數

以上是東沃HDMI高清多媒體接口浪涌靜電經典保護方案，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的自恢復保險絲DW-NSM110、TVS二極管DW05-4R3P-S、DW05-4RVLC-E，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工
