eSATA英文全稱是：External Serial ATA，中文叫：外部串行ATA，是一種數據接口技術。eSATA并不是什么新技術，它是SATA接口的外部擴展規范。換言之，eSATA就是“外置”版的SATA，是用來連接外部而非內部SATA設備，比如擁有eSATA接口，就可以輕松地將SATA硬盤與機箱的eSATA接口連接，而不用打開機箱更換SATA硬盤。eSATA可提供最高3000Mbps（384MB/S）的數據傳輸速度，遠遠高于USB2.0和IEEE1394，比USB2.0接口快6倍，同時，還支持熱插拔功能。

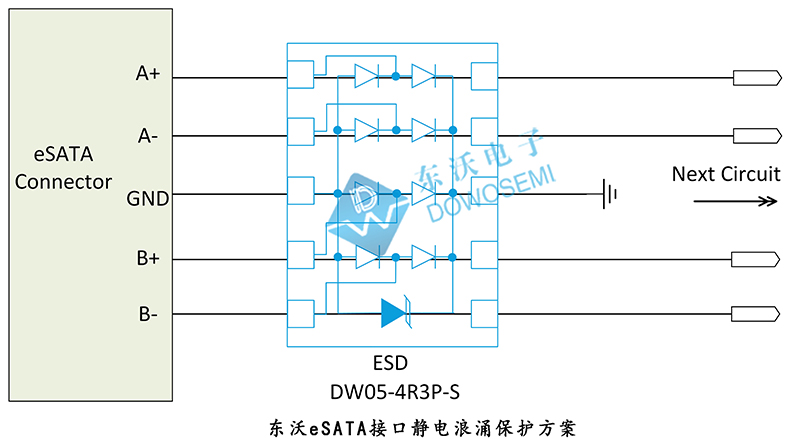

問題來了，eSATA接口很容易因頻繁的熱插拔受到ESD靜電放電浪涌威脅和損壞，那么，該如何避免和防護呢？針對eSATA接口靜電浪涌問題，專業ESD二極管廠家及電路保護解決方案服務商東沃電子推薦選用DW05-4R3P-S為其保駕護航。東沃eSATA接口靜電浪涌保護方案設計電路圖如下所示：

方案說明

從方案圖中可知，東沃電子選用四通道小封裝、導通電壓精度高、響應速度快、鉗位電壓低、超低結電容TVS二極管陣列/ESD二極管DW05-4R3P-S做防護，保障eSATA接口免受浪涌電流影響的同時，防止eSATA接口遭到ESD靜電放電破壞，確保傳輸數據的穩定性和完整性。同時，在不影響數據傳輸?shù)那疤釛l件下，能夠滿足IEC 61000-4-2 Level 4靜電放電防護需求，讓后端電路得到全面有效的保護。

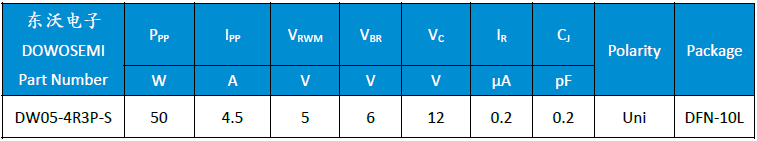

器件參數

查閱?wèn)|沃電子“ESD-DW05-4R3P-S Datasheet”產品規格書可知：

>> 峰值脈沖功率 (8/20μs)：50W
>> 峰值脈沖電流 (8/20μs)：4.5A
>> 反向工作電壓：5V
>> 最小擊穿電壓：6V
>> 鉗位電壓：12V
>> 漏電流：0.2uA
>> 結電容：0.2pF
>> ESD符合IEC 61000?4?2 (Air)：±20kV
>> ESD符合IEC 61000?4?2 (Contact)：±15kV
>> 封裝：DFN-10L
>> 工作溫度：?55°C to +125°C
>> 存儲溫度：?55°C to +150°C

以上是東沃eSATA接口靜電浪涌保護經典方案，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的TVS二極管陣列/ESD二極管DW05-4R3P-S，品牌生產廠家東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工
