LM358低功耗雙運算放大器詳解,您想知道的都在東沃DOWO

發表日期:2022-07-01瀏覽:1475

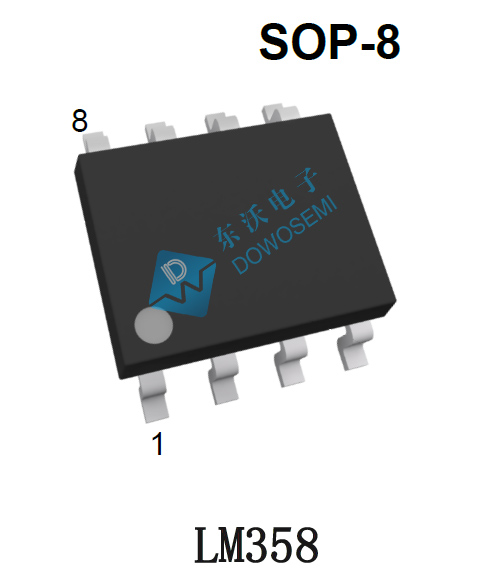

東沃電子(DOWOSEMI)推出的LM358低功耗雙運算放大器算是電子元器件中的明星元件,在很多經典電子電路中,都能看到LM358的身影。LM358是由兩個獨立的高增益電壓比較器組成,可在單電源下或雙電源下工作,并且其電流大小不受電源電壓幅度大小影響。低功耗雙運算放大器LM358采用SOP-8封裝,廣泛應用于音頻放大器、工業控制、DC增益和所有常規運算放大電路。接下來東沃電子(DOWOSEMI)從參數特點、引腳分類和典型應用三方面帶您全面了解LM358低功耗雙運算放大器。


LM358低功耗雙運算放大器參數特點

1)LM358特點:
√ 可單電源或者雙電源工作
√ 包含兩個運算放大器
√ 邏輯電路匹配
√ 低功耗
√ 頻率范圍寬

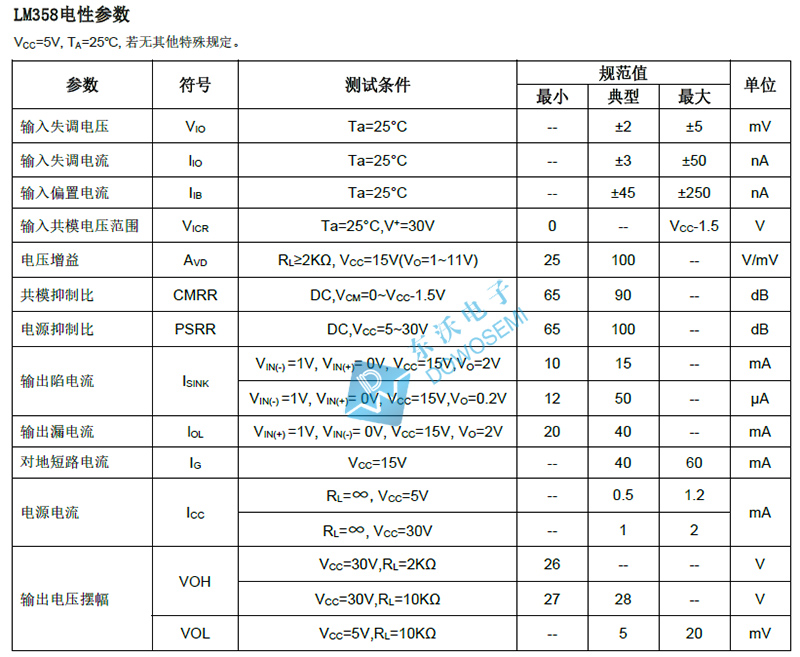

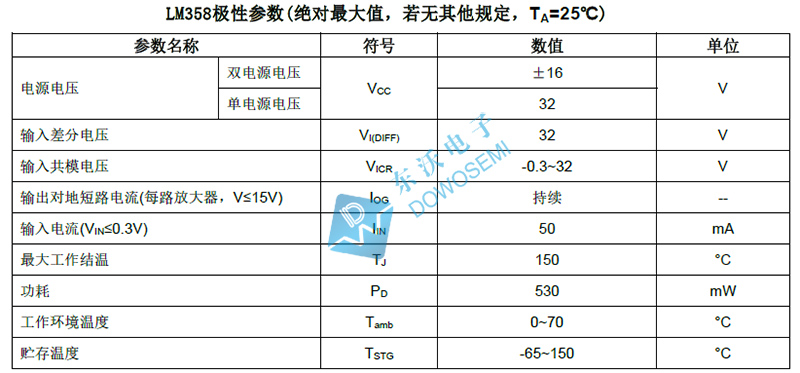

2)LM358極性和電性參數:

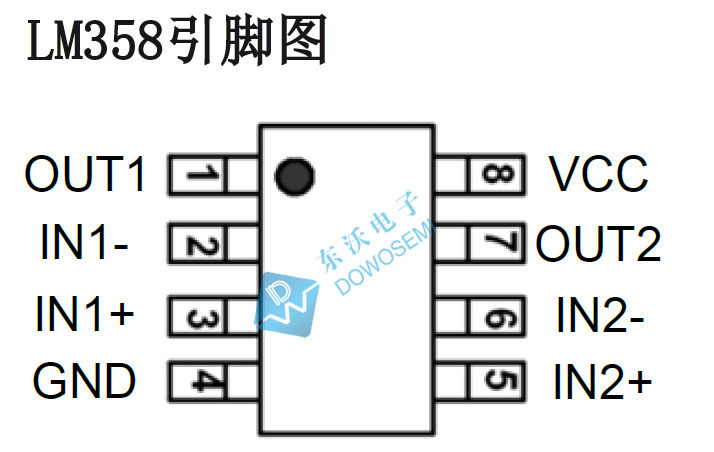

LM358低功耗雙運算放大器引腳分配


從圖中可以看出,LM358有8個腳,所代表的含義分別是:

引腳序號1:OUT1 比較器1輸出
引腳序號2:IN1- 比較器1 反相輸入
引腳序號3:1N+ 比較器1 正相輸入
引腳序號4:GND 地
引腳序號5:IN2+ 比較器2 正相輸入
引腳序號6:1N2- 比較器2 反相輸入
引腳序號7:OUT2 比較器2輸出
引腳序號8:VCC 電源

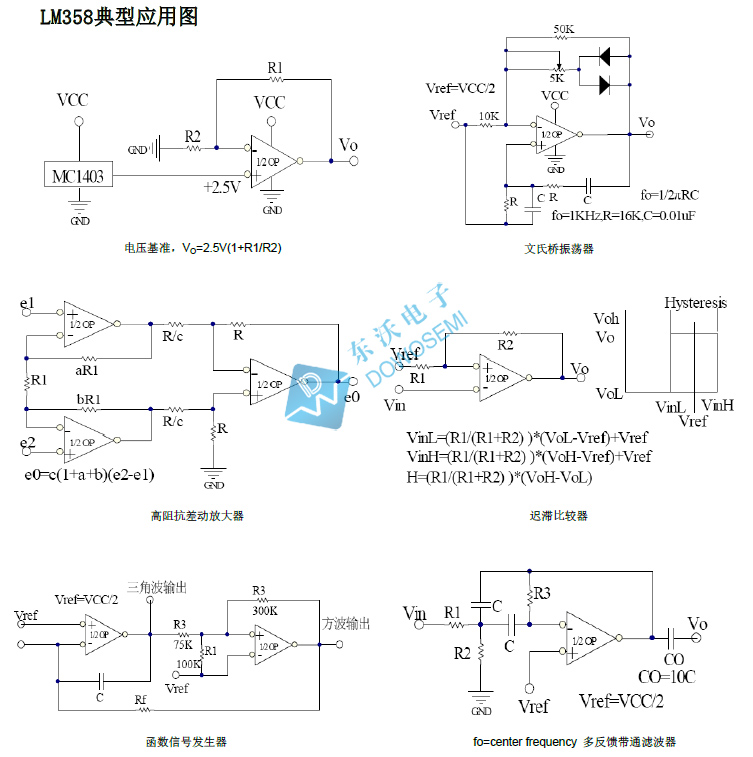

LM358低功耗雙運算放大器典型應用

低功耗雙運算放大器LM358的經典應用電路圖實在是太多了,以下是部分典型應用:


關于低功耗雙運算放大器LM358的知識就分享到這兒,要采購LM358的新老客戶們,上東沃電子,品質穩定、高可靠性、交期迅速、現貨直供、廠家價格,具體詳情,可直接咨詢東沃電子銷售工程師:136 7581 6901(微信同號)朱經理
