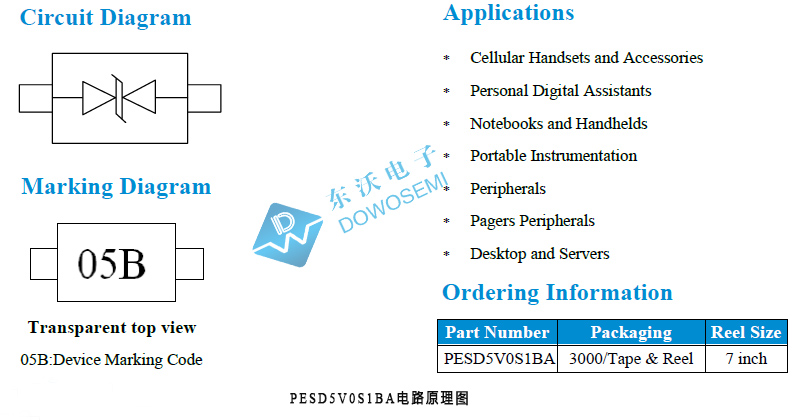

有客戶問，在使用靜電放電（ESD）保護器件PESD5V0S1BA時，需要區分方向和極性嗎？ESD靜電保護器件在焊接時是否需要區分正負極性方向，需要先判斷器件的單（Uni）雙（Bi）向。那么，ESD二極管單雙向如何判斷呢？ESD和TVS產品命名方式不一樣，ESD單單根據型號是比較難判斷的，因為不同廠家對ESD產品命名方式是有差異的。這點，相信經常接觸ESD保護器件工程師都明白！判斷ESD單雙向最可靠的方法就是查看產品手冊，看Pin configuration。如果是單向ESD，就要區分正負極性，根據產品手冊說明焊接；如果是雙向ESD，則不需要區分正負極性。那么，PESD5V0S1BA使用時，要不要區分方向呢？接下來，東沃電子帶您一起認識下靜電放電（ESD）保護器件PESD5V0S1BA。

PESD5V0S1BA特性

·IEC 61000-4-2 Level 4 ESD Protection ±30kV Contact Discharge ±30kV Air Discharge
·450W Peak pulse Power (8/20us)
·Low clamping voltage
·Working voltage: 5V
·Low leakage current
·RoHS compliant
·Protecting one bi-directional lines
·Junction capacitance: 60pF Typ.

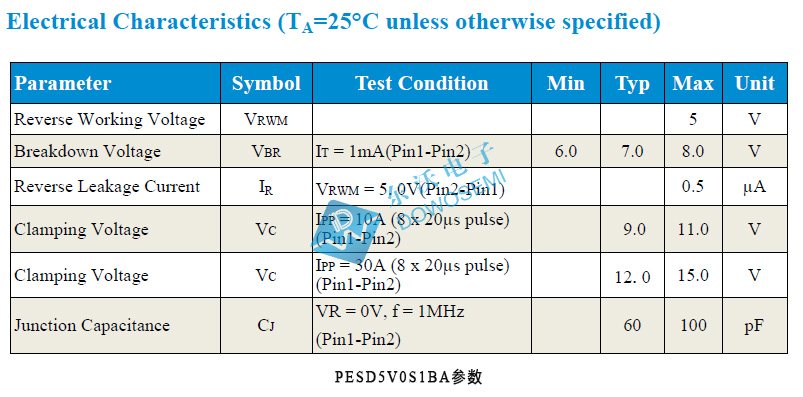

PESD5V0S1BA參數

峰值脈沖功率（tp=8/20us）@25℃：450W
峰值脈沖電流（tp=8/20us）@25℃：30A
工作電壓：5V
擊穿電壓（IT=1mA）：6V
漏電流（VRWM=5V）：0.5uA
鉗位電壓（IPP=16A; tp=8/20us）：12V
結電容CJ（VR = 0V, f = 1MHz (Pin1-Pin2)）：60pF
封裝形式：SOD-323
絲印標識：05B

PESD5V0S1BA應用

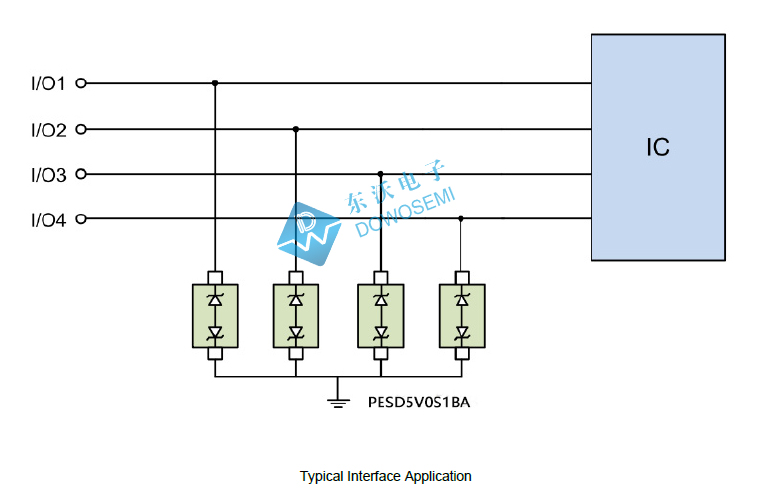

靜電放電（ESD）保護器件PESD5V0S1BA廣泛應用于控制系統、監控系統、便攜式電子產品、服務器、筆記本電腦和臺式電腦、機頂盒、通訊系統等領域，為產品安全護航。PESD5V0S1BA的典型應用之一I/O接口靜電防護，方案設計圖如下：

回到開頭的問題，相信您已經有答案了，對，PESD5V0S1BA是雙向的，焊接時不需要區分正負極性。同時，對比參數會發現，東沃（DOWO）品牌PESD5V0S1BA靜電放電ESD保護二極管可pin-pin替代Nexperia（安世）PESD5V0S1BA。東沃PESD5V0S1B品質卓越、可靠穩定、交期迅速、支持小批量試產、免費樣品、價格更美麗。想了解更多有關PESD5V0S1BA參數、應用、價格、樣品等，直接咨詢東沃電子產品工程師：137 5773 6996（微信同號）余工
