從事汽車電子EMC電子工程師知道，汽車電子系統中有很多瞬態浪涌，不僅會影響甚至還會損壞電子設備，車載電子設備供電電源線上面的瞬態浪涌干擾，是其中之一。電源線上的瞬態浪涌主要來自電感的能量釋放，前置動作是開關的閉合或打開。電感可能是來源于感性的負載、線路雜散電感等，常人可能會覺得這個很神秘，然而事實是，這個電感是真實存在電路之中的，比如導線，電機等。

汽車電子瞬態浪涌波形

針對汽車電子中常見的瞬態浪涌，總結出了幾種代表性的浪涌波形，成為了汽車電子產品行業內測試或驗證的標準，同時也成為了主機廠明確的要求落在SOR中。汽車電子瞬態浪涌波形代表的有8種：PULSE 1、2a、2b、3a、3b、4、5a、5b，其中PULSE 1、2a、2b、3a、3b這五類波形歸到ISO 7637-2標準中，PULSE 4、5a、5b歸類到了ISO 16750-2標準中。關于這八種波形的具體介紹，之前東沃電子就科普過好幾次了，感興趣的伙伴們可向東沃電子索取相關資料。

TVS二極管，高效能瞬態浪涌保護器件

針對汽車電子瞬態浪涌防護，東沃電子在這方面擁有十余年的實踐經驗，從電路保護方案設計、器件選型到EMC測試，一站式能夠滿足客戶的需求。同樣是過7637測試，客戶試驗參數不同，電路保護方案設計和器件選型也是有差異的。汽車電子電壓有12V和24V之分，小轎車基本都是12V系統，大車（貨車、卡車、大巴等等）是24V系統。那么，在面對汽車電子瞬態浪涌干擾時，該如何應對呢？

TVS瞬態抑制二極管，一種高效能瞬態浪涌防護器件，自帶響應速度快、鉗位能力強、擊穿電壓偏差小、瞬態功率大、低漏電流、小體積、高可靠性等優勢，廣泛應用于各類敏感電子設備之中。為此，汽車級TVS二極管應運而生，汽車電子瞬態浪涌防護專用器件。

汽車級TVS瞬態抑制二極管

汽車級TVS瞬態抑制二極管，滿足AEC-Q101需求，可通過7637-2-5a標準，為汽車電子產品保駕護航。汽車級TVS二極管有直插和貼片之分，具體有：

1）SM8S系列：DO-218AB封裝，功率6600W，工作電壓10V-43V，峰值脈沖電流95.1A-388A，鉗位電壓17V-77.4V；
2）SM8T系列：DO-218AB封裝，功率6600W，工作電壓16V-43V，峰值脈沖電流95A-254A，鉗位電壓26V-69.4V；
3）SM6S系列：DO-218AB封裝，功率4600W，工作電壓10V-43V，峰值脈沖電流66A-271A，鉗位電壓17V-69.4V；
4）SM5S系列：DO-218AB封裝，功率3600W，工作電壓10V-43V，峰值脈沖電流52A-212A，鉗位電壓17V-69.4V；
5）LDP系列：P600（R-6）封裝，功率6000W，工作電壓10V-60V，峰值脈沖電流61.5A-350A，鉗位電壓：17V-96.8V；

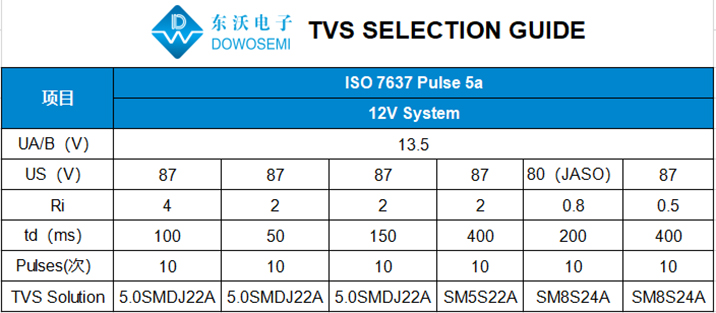

具體型號參數，詳見東沃電子TVS二極管產品手冊。針對汽車電子瞬態浪涌防護方案，不同的保護需求和測試條件，TVS二極管選型是不一樣的，具體方案設計和器件選型，可直接咨詢東沃FAE工程師：136 7581 6901（微信同號）朱工 ！
