貼片二極管絲印標識DFP，是什么型號的TVS瞬態電壓抑制二極管？
……

貼片二極管絲印標識符號是由：圖形+字母+數字等組成的。眾所周知，二極管種類范圍極其廣泛，具體種類有：TVS二極管、ESD靜電保護二極管、穩壓二極管、整流二極管、肖特基二極管、開關二極管、快恢復二極管等等。不同的二極管，有時封裝形式都是一樣的，所以單單根據標識符號，而沒有實物圖片的話，是很難確定型號的。

接下來，以東沃電子供應的二極管為例，列舉一些比較常見型號的二極管絲印標識符號：

1）TVS二極管：SMF5.0A絲印FE、SMF33CA絲印MM、SMF220CA絲印PZ、TPSMF58A絲印XGA、SMAJ10A絲印AX、SMAJ20CA絲印XV、SMAJ440A絲印DM、SMBJ13CA絲印BG、SMBJ120A絲印PG、SMBJ400CA絲印FK、SMCJ6.0CA絲印BDG、SMCJ36A絲印GFP、SMCJ100CA絲印BGZ、SMCJ300A絲印GJE、SMDJ15CA絲印DEM、SMDJ33CA絲印DFM、SMDJ64A絲印PGM、SMDJ180CA絲印DHT、5.0SMDJ22CA絲印5BEX、5.0SMDJ60A絲印5PGK、5.0SMDJ220A絲印5PHX、TP5.0SMDJ36CA絲印5DBR……

2）ESD二極管：SM712絲印7AM、PESD1CAN絲印D24、RCLAMP0524P絲印5R2P、NUP2105L絲印CB2、DW03M2T-B-S絲印3B2、DW24M2T-B-S絲印D24、SR05-4絲印V5H、SRV05-4絲印V5L、DW3.3-4RVLCH-E絲印LV……

3）穩壓二極管：SMA4728A絲印28A、SMA4757A絲印57A、SZ1330A絲印33Z、SMA5919B絲印919B、SMA5944B絲印944B、SMA5956B絲印956B、SMB2EZ5.6D5絲印2H8、SMB2EZ17D5絲印2B2、SMB3EZ19D5絲印3B4、SMB3EZ200D5絲印3G4、SMC5338B絲印338B、SMC5362B絲印362B、SMC5388B絲印388B……

4）整流二極管：M7絲印M7、A7絲印A7、M6絲印M6、A6絲印A6……

5）肖特基二極管：SS32絲印SS32、SS33絲印SS33、SS34絲印SS34、SS35絲印SS35、SS36絲印SS36、SS38絲印SS38、SS310絲印SS310……

6）開關二極管：1N4148W絲印T4、BAV19W絲印A8、BAV20W絲印T2、BAV21W絲印T3……

7）快恢復二極管：ES1A絲印ES1A、ES1B絲印ES1B、ES1C絲印ES1C、ES1D絲印ES1D、ES1E絲印ES1E、ES1J絲印ES1J、RS3A絲印RS3A、RS3B絲印RS3B、RS3J絲印RS3J、RS3K絲印RS3K、RS3M絲印RS3M……

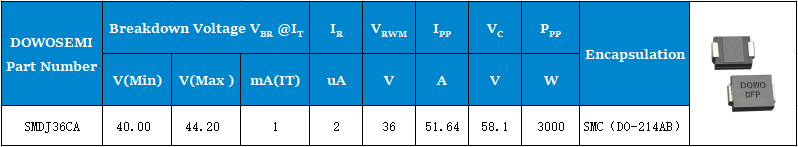

回歸到問題了，那么貼片雙向二極管絲印標識DFP，是什么型號的TVS瞬態電壓抑制二極管？查詢東沃TVS二極管型號絲印對照手冊可知，TVS二極管型號是：SMDJ36CA。想了解更多有關二極管絲印標識問題，可隨時咨詢136 7581 6901（微信同號）朱經理
