肖特基二極管工作原理

肖特基二極管（肖特基勢壘二極管，英文簡稱：SBD）是一種利用金屬與半導體接觸形成的金屬-半導體結原理制成的熱載流子二極管。肖特基二極管貴金屬A為正極，N型半導體B為負極，由于N型半導體中存在大量的電子，貴金屬中僅有極少量的自由電子，為此，電子便從濃度高的B向濃度低的A中擴散，B表面電子濃度逐漸降低，表面電中性被破壞，于是就形成勢壘，其電場方向為B→A。但在該電場作用之下，A中的電子也會產生從A→B的漂移運動，從而消弱了由于擴散運動而形成的電場。當建立起一定寬度的空間電荷區后，電場引起的電子漂移運動和濃度不同引起的電子擴散運動達到相對的平衡，便形成了肖特基勢壘。

肖特基二極管的特點

肖特基二極管具有開關頻率高、正向壓降低、反向恢復時間短（納秒級）、耐受浪涌電流能力強、抗高溫特性等優點，當然，其最大的缺點就是反向偏壓較低、漏電流大。根據肖特基二極管的結構和特點，其適用于高頻、低壓、大電流整流二極管、續流二極管、保護二極管，或在微波通信等做整流二極管、小信號檢波二極管使用，廣泛應用于開關電源、變頻器、驅動器等電路中。

很多客戶想東沃電子DOWOSEMI反饋：肖特基二極管參數這個問題，說不明白其中的含義，太難理解了，希望能夠科普下這方面的知識。為此，接下來東沃電子針對肖特基二極管參數進行詳細闡述。

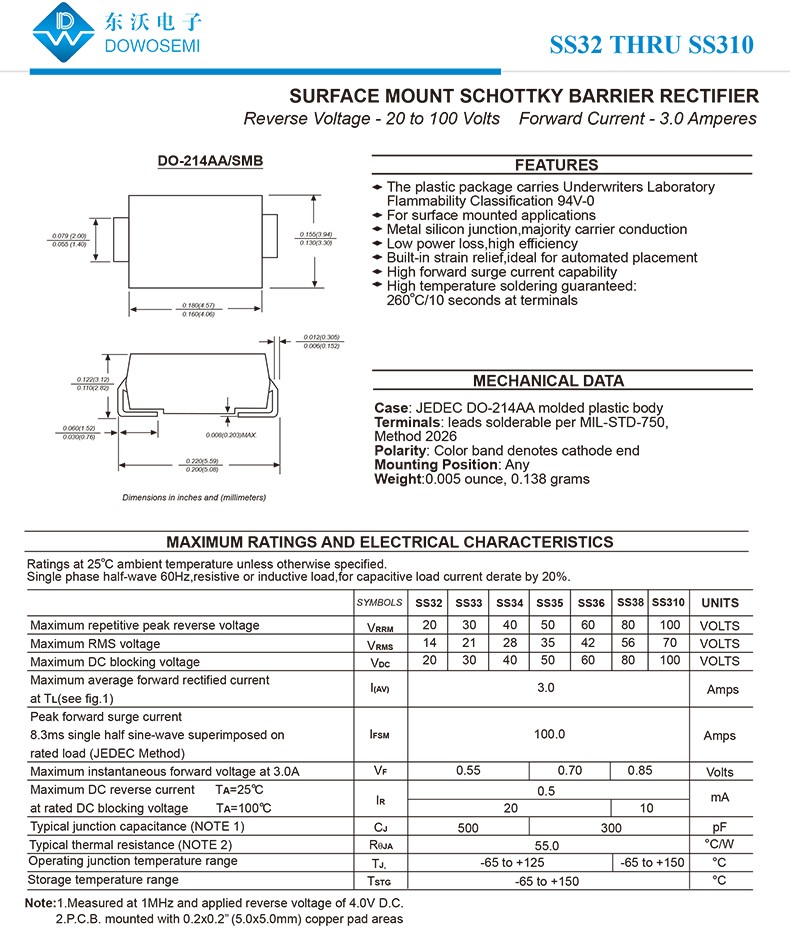

肖特基二極管參數詳解

Maximum repetitive peak reverse voltage，縮寫VRRM：最大峰值反向電壓
Maximum RMS voltage，縮寫VRMS：最大反向有效值電壓
Maximum DC blocking voltage，縮寫VDC：最大直流截止電壓
Maximum average forward rectified current，縮寫I(AV)：最大平均正向整流電流
Peak forward surge current，縮寫IFSM：峰值正向浪涌電流
Maximum instantaneous forward voltage，縮寫VF：最大正向壓降
Maximum DC reverse current，縮寫IR：反向漏電流
Typical junction capacitance，縮寫CJ：結電容
Typical thermal resistance，縮寫RqJA：典型熱阻
Operating junction temperature range，縮寫TJ：工作結溫
Storage temperature range，縮寫TSTG：存儲溫度
Reverse Recovery Time，縮寫Trr：反向恢復時間
Case Temperature，縮寫TC：管子殼溫度

肖特基二極管有貼片和直插兩種封裝形式，具體型號及產品手冊PDF資料，可向二極管廠家東沃電子索取136 7581 6901（微信同號）朱經理
