以太網RJ45接口防雷保護設計方案

發表日期:2021-07-02瀏覽:1143

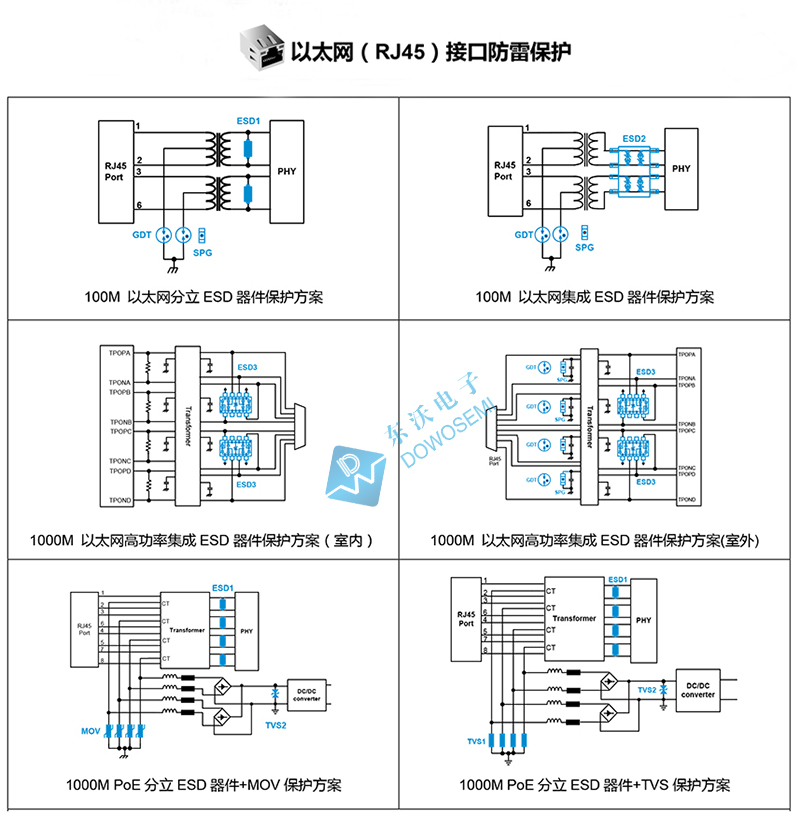

以太網RJ45接口是目前應用較廣泛的通訊設備接口,以太網RJ45的電磁兼容性能關系到通訊設備的穩定運行。戶外以太網容易遭受雷擊,雷擊浪涌產生的過電壓和過電流會損壞以太網電磁兼容平衡,為此做好RJ45以太網接口的雷擊保護方案顯得十分有必要。 關于以太網RJ45接口防雷設計方案,不同電路保護器件公司設計的方案,略有差異。接下來,TVS二極管廠家東沃電子技術從100M(百兆)以太網、1000M(千兆)以太網、1000(千兆)POE以太網三種接口為您分享相對應的防雷保護設計方案:


以太網一次側一般采用放電管做共模浪涌干擾的吸收,帶POE供電的以太網一次側需要加鉗位型保護器件,用TVS瞬態抑制二極管或壓敏低阻MOV串陶瓷氣體放電管來做保護。二次側一般采用ESD二極管做差模浪涌干擾的吸收,根據設計要求靈活選用分立器件或集成器件。具體選用什么型號的電路保護器件為以太網接口保駕護航,還是要根據以太網RJ45接口的應用保護需求及測試條件來定奪。
