400V的TVS瞬態電壓抑制二極管
發表日期:2021-06-17瀏覽:864
400V的TVS二極管,求推薦?近日,電路保護器件廠家東沃電子DOWOSEMI客服經常能收到這樣的咨詢。為此,在給客戶推薦型號之前,有必要搞清楚400V的電壓到底指的是TVS二極管的工作電壓、擊穿電壓還是鉗位電壓,了解清楚之后,這樣才能“對癥下好藥”!
TVS二極管電壓參數解讀
工欲善其事必先利其器,有關TVS瞬態電壓抑制二極管電壓種類,主要有:工作電壓、擊穿電壓、鉗位電壓、正向電壓。TVS二極管選型過程中,TVS工作電壓、擊穿電壓、鉗位電壓是重點要關注的參數。
· 工作電壓Vrwm:也叫截止電壓,TVS的最高工作電壓,連續施加不會引起TVS惡化或損壞狀態下,達到的最大直流電壓或交流峰值電壓。在工作電壓Vrwm,TVS是不工作的,也不會影響電路的正常工作。
· 擊穿電壓Vbr:也叫雪崩電壓,在規定的脈沖直流電流IT或接近發生雪崩的電流條件下測得TVS兩端的電壓。
· 鉗位電壓Vc:施加規定波形的峰值脈沖電流IPP時,TVS二極管兩端測得的峰值電壓。
400V的TVS管型號大全

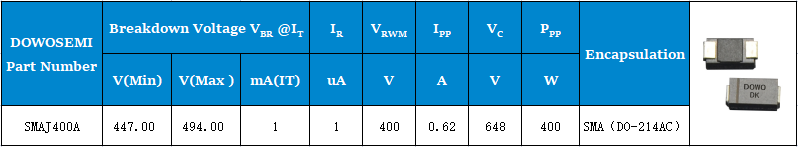

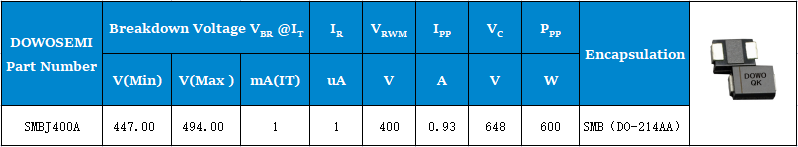

客戶前來詢料,比如TVS二極管3.3V 、5V瞬變抑制二極管、36V瞬態電壓抑制二極管、400V的TVS瞬態電壓抑制二極管等等,這里出現的電壓一般指的是TVS管的工作電壓,不同型號的TVS二極管,工作電壓有可能相同,有可能不同。比如說SMAJ400A和SMBJ400A,工作電壓400V,高壓TVS瞬變電壓抑制二極管,它們之間不相同的是封裝形式、峰值脈沖電流和峰值脈沖功率。具體參數如下圖:

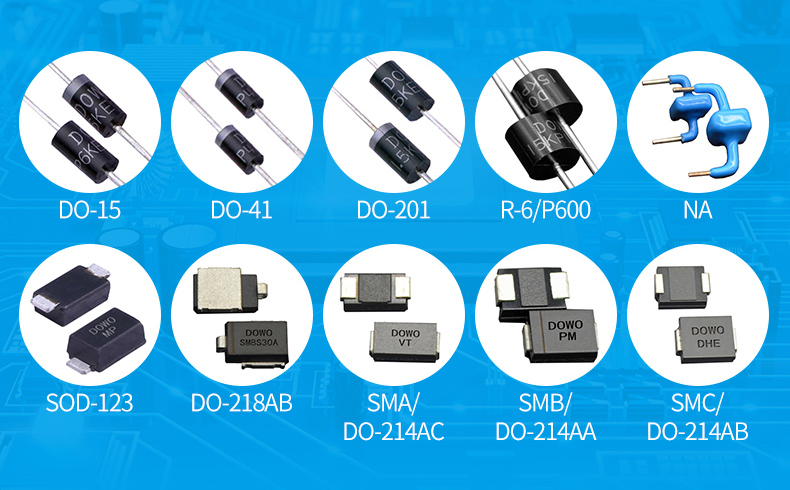

那么,400V高壓TVS瞬態抑制二極管型號,具體有哪些呢?TVS封裝多樣、種類繁多、型號齊全,工作電壓在400V的TVS管具體有哪些呢?400V的TVS管型號大全:SMAJ400A(功率400W,封裝SMA)、SMAJ400CA(功率400W,封裝SMA)、SMBJ400A(功率600W,封裝SMB)、SMBJ400CA(功率600W,封裝SMB)、SMCJ400A(功率1500W,封裝SMC)、SMCJ400CA(功率1500W,封裝SMC)、3KP400A(功率3000W,封裝P600)、3KP400CA(功率3000W,封裝P600)、SMDJ400A(功率3000W,封裝SMC)、SMDJ400CA(功率3000W,封裝SMC)、5KP400A(功率5000W,封裝P600)、5KP400CA(功率5000W,封裝P600)、5.0SMDJ400A(功率5000W,封裝SMC)、5.0SMDJ400CA(功率5000W,封裝SMC)。
TVS二極管工作電壓范圍3.3V-600V,甚至更高。在防浪涌過電壓防護中,具體選用哪種型號的TVS二極管為電路安全保駕護航,還需要在專業的技術指導下選型!東沃電子FAE工程師,從方案設計、器件選型、EMC測試、樣品申請等一站式滿足您的需求!
