SR05-4低電容ESD二極管，封裝SOT-23-6L，結電容低至0.7pF
發表日期：2021-06-11瀏覽：876
ESD二極管反應速度快、導通電壓低、體積小、集成度高，是理想的通訊端口靜電防護器件，其應用主要集中在：DC12V、Auto DC12/24V、MID charger interface、48VDC、AC24V、BUS、AC220V、RS485 BUS、A/V interface、Motor control、CAN BUS、SLIC circuit、xDSL interface、G.fast interface、USB interface、Ethernet interface、PoE、SIM interface、SD interface、I/O interface、USB2.0/3.0 interface、HDMI interface、RF Antenna。ESD二極管封裝多樣化，能在不同位置、空間上靈活地進行ESD靜電防護。
SOT-23-6L封裝ESD二極管型號
很多客戶前來東沃電子DOWOSEMI詢料，比較關注ESD靜電保護器件的封裝、工作電壓、擊穿電壓、脈沖電流、結電容等參數。ESD二極管封裝形式很多，SOT-23-6L封裝是其中的一種。品牌東沃（DOWO）供應的SOT-23-6L封裝ESD二極管型號有：SR05-4、SRV05-4、DW05-5RV-01-E、DW05-4RV-S、DW05-4RVLCH-E、DW05-4RVLC-E、DW05-4RVLCA-E、DW05-4RUL-S、DW05-4R-S、DW05-4R5S-S、DW05-4R2S-S、DW3.3-4RVLCH-E、DW03-4R2S-S、DW05MS-S等等。接下來，重點要分享的是低電容ESD二極管SR05-4參數特性和應用。

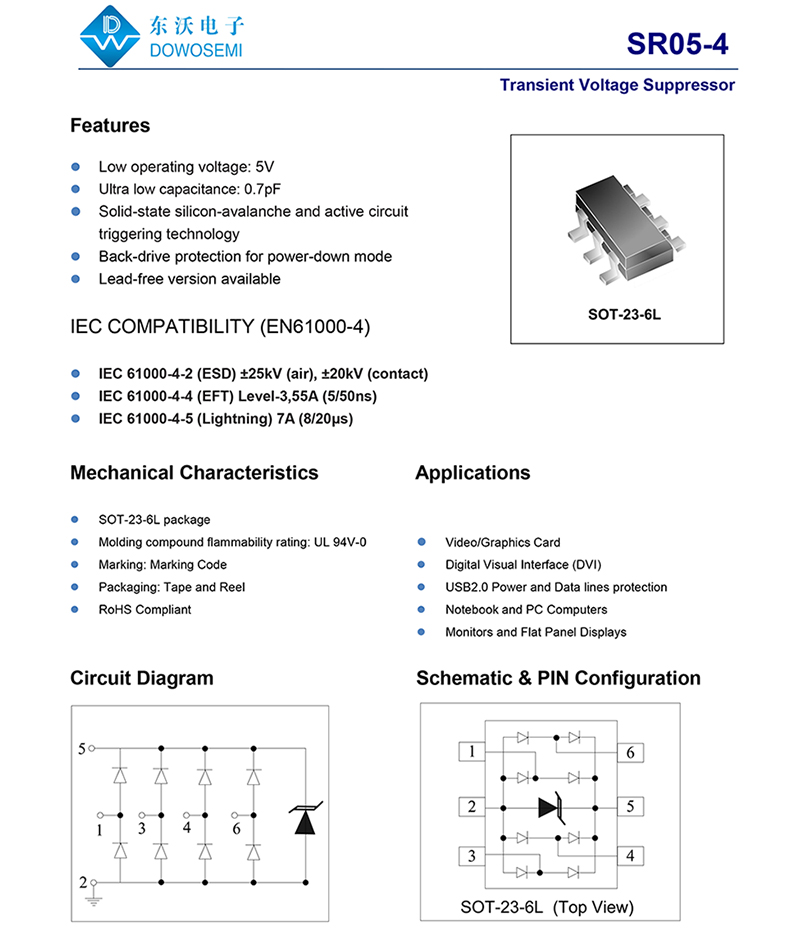

ESD二極管SR05-4參數特性
低工作電壓：5V超低結電容：0.7pF
峰值脈沖功率：120W
峰值脈沖電流：7A
最小擊穿電壓：6V
漏電流：5uA
鉗位電壓：14.5V
工作溫度：-55°C to 85°C
封裝形式：SOT-23-6L
IEC 61000-4-2 (ESD) ±25kV (air), ±20kV (contact)
IEC 61000-4-4 (EFT) Level-3,55A (5/50ns)
IEC 61000-4-5 (Lightning) 7A (8/20μs)
標記代碼：V5H
包裝信息：3000顆/盤
ESD二極管SR05-4應用領域
視頻/圖形卡、數字視頻接口（DVI）、USB2.0電源、數據線保護、筆記本電腦、臺式電腦、顯示器、平板顯示器等等。想了解更多有關ESD二極管SR05-4在靜電防護中的應用，可直接咨詢東沃電子DOWOSEMI！
