什么是ESD,它的具體作用是什么呢，可能對于剛接觸ESD二極管的小伙伴，對此很迷茫，ESD 二極管被稱為靜電保護模塊，它的作用就是在雨天雷擊時可保護電子設備免受雷擊和靜電放電( ESD)等快速瞬態電壓的破壞，同時還可以為輸入/輸出接口和數字與模擬信號線提供了理想的保護方案，ESD的電容值是很低的，一般在5pf容抗特性，對于正常的電器不會產生任何的影響。ESD基本上都是通過靜電進行吸收和耗散，產生一個充電放電的過程，從而達到對電子設備進行靜電保護，設備中的ESD靜電阻抗器一般都不易老化損壞。

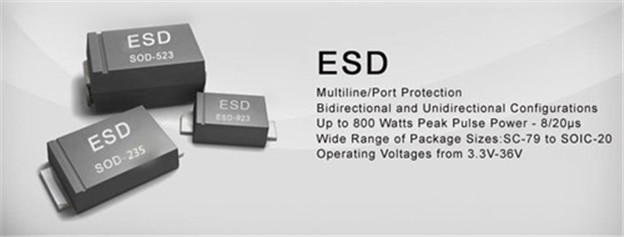

　　ESD二極管主要應用于各類通信接口的靜電保護，如USB、HDMI、RS485、RS232、VGA、RJ11、RJ45、BNC、SIM、SD等，并且封裝形式多樣化，從單路的SOD-323到多路的SOT-23、SOT23-6L、QFN-10等，電路設計工程師可以根據電路板布局及接口類型選擇不同封裝的ESD靜電保護二極管。

　　按工作電壓分類有：3.3V,5V,8V,12V,15V,24V,36V等;根據信號傳輸頻率對電容的要求，可分為標準電容(>100pF)，低容LC(5-100pF)，超低容ULC(<5pF)等;按極性可分為單向，雙向;按保護線路分為單線、雙線、四線保護等。

　　ESD靜電二極管具體特點：是由多個TVS晶粒或二極管采用不同的布局設計成具有特定功能的單路或多路ESD保護器件，回應(動作)速度快(小于1ns )、低電容(適用于高頻高速傳輸線路)、低導通電壓、高集成度、小體積、易安裝，可以同時實現多條數據線保護，是業內最理想的高頻數據保護器件。

　　東沃電子提供的ESD靜電二極管系列產品有：NUP2105L、PESD2CAN、PESD1CAN、PSM712、SM712、RCLAMP0524P、高功率TVS陣列、低壓TVS陣列、標準電容TVS陣列、低電容TVS陣列等，更多相關資訊，可以持續關注東沃電子或咨詢在線客服。
