在工業、電力、自動化及儀器儀表實際應用中，RS-485總線標準是目前業內應用最廣泛的物理層總線設計標準之一。為了確保數據端口能夠在極其惡劣的電磁環境中正常運行，RS-485端口防護方案必須符合相關的電磁兼容性EMC法規。專業高品質電路保護元器件廠商東沃電子技術員陳工表示：“在RS-485端口的EMC設計中，我們需要做的就是確保數據通信線路不受靜電放電ESD、電快速瞬變EFT和浪涌Surge威脅和損害，想方設法去滿足ESD、EFT、Surge這三種規范的要求?！?br style="text-align: left;"/>

按照以上提及的規范要求和設計原則，東沃電子為您提供三種不同級別的EMC防護解決方案并通過了EMC兼容測試的認證。在RS-485防護方案中，需要用到的電路保護元器件有：
1）TVS二極管陣列SM712
2）過流保護器件
3）瞬變閉鎖單元
4）晶閘管浪涌保護器
5）陶瓷氣體放電管

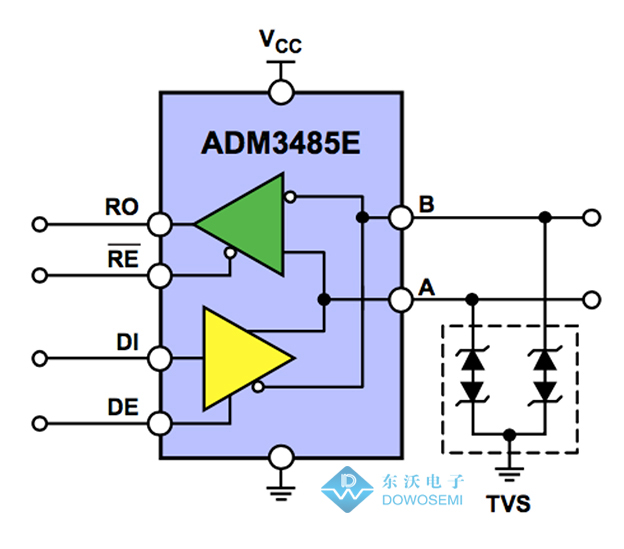

RS-485端口EMC防護方案一

RS-485第一個解決方案提供四級ESD、EFT、二級浪涌保護。在方案中，需要運用到東沃電子供應的TVS二極管陣列SM712 ，SOT-23封裝，符合AEC-Q101標準，是RS-485專業靜電防護方案中所需要用到的電路保護元器件。SM712具有獨有特性+13.3 V和–7.5 V的非對稱擊穿電壓，與RS-485芯片ADM3485E的+12 V至–7 V的收發器共模范圍相匹配，從而提供最佳保護，同時最大限度地減小對RS-485收發器的過壓應力。

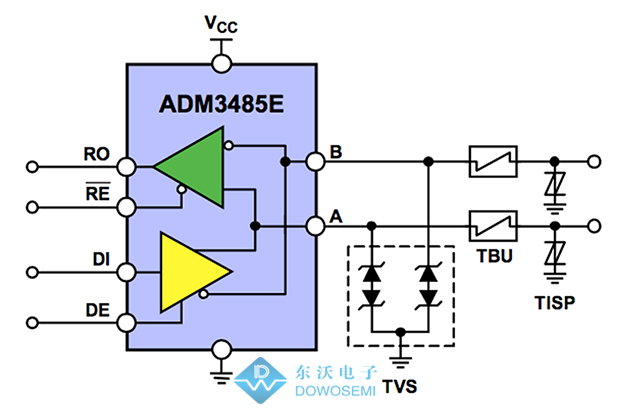

RS-485端口EMC防護方案二

若要提高浪涌保護級別，保護電路變將得更加復雜，在RS-485第二個解決方案，將浪涌保護提高到四級。在這個防護方案中，由TVS管陣列SM712提供次級保護，TISP則提供主保護，主保護器件和次級保護器件之間的協調以及過流保護是選用東沃電子獨有的過流保護器件TBU實現的。TBU是一個主動高速過流保護元件可阻擋電流，而不是將其分流至地。作為串聯元件， 它會對通過器件的電流做出反應，而不是對接口兩端的電壓做出反應。TBU是一個高速過流保護元件，具有預設電流限值和耐高壓能力。上述三個元件協同工作，與系統輸入/輸出配 合，一起針對高電壓大電流瞬變?yōu)橄到y(tǒng)提供系統級保護。

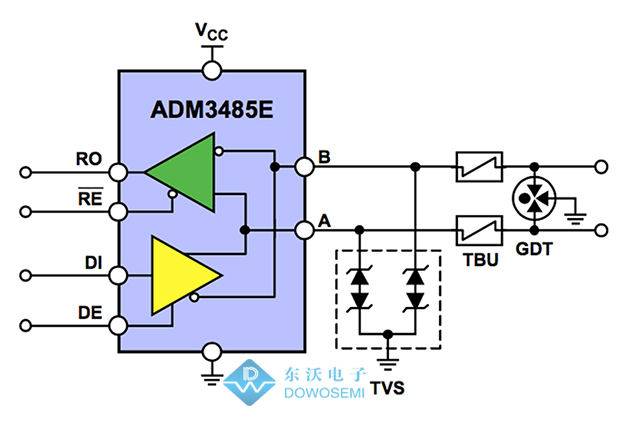

RS-485端口EMC防護方案三

如果電路保護中，需要應對最高6kV的浪涌瞬變，則需要對方案做些調整。RS-485端口EMC防護方案三工作方式類似于保護方案二。但是也有區別，需要采用陶瓷氣體放電管取代TISP來保護TBU，從而保護次級保護器件TVS。相對于TISP，GDT采用氣體放電原理，可針對更大的過壓和過流應力提供保護。TISP的額定電流是220A，GDT的額定電流則是5kA。GDT主要用作主保護器件，提供低阻抗接地路徑以防止過壓瞬變。當瞬變電壓達到GDT火花放電電壓時，GDT將從高阻抗關閉狀態切換到電弧模式。在電弧模式下，GDT成為虛擬短路，提供瞬變開路電流接地泄放路徑，將瞬變沖擊電流從受保護器件上轉移開。

有關RS-485端口EMC詳細防護方案設計，可向東沃電子索取。RS-485端口EMC防護方案自有規律可循，只要您了解和熟悉保護需要遵循的規范并熟練掌握電路保護器件的特性，那么，設計RS-485端口EMC防護方案并不難！具體詳情可咨詢東沃電子：136 7581 6901（微信同號）朱工
