SM8S系列TVS二極管,在汽車電源線上的應用
發表日期:2019-10-25瀏覽:951

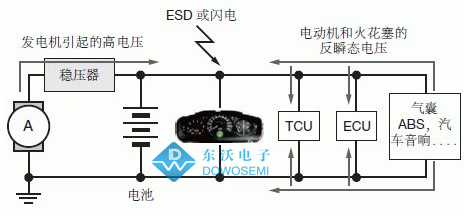

汽車安全一直是汽車電子工程師重點關注的問題之一,眾所周知,汽車的工作環境是極其惡劣,電子控制單元、信息娛樂系統、傳感器等汽車電子設備是連接在一根電源線上的,而汽車所有電子設備產品的電源就是發動機和電池。由于發動機和電池很容易受到溫度、工作狀態等其他條件影響從而起伏不定。同時,使用燃油噴射系統、閥、電機、電氣和水解控制器等電磁線圈負載的汽車系統時,會把ESD、尖峰噪聲和其他類型的瞬態和浪涌電壓帶入到電源和信號線上。
為此,汽車設計中的一項重量級挑戰就是:如何保護汽車電子設備免受電源線上出現的高浪涌電壓、瞬態電壓、ESD和噪聲的危害?SM8S系列瞬態抑制TVS二極管的誕生成為了汽車電子設備理想的保護元器件。接下來,專業高品質保護器件生產廠商東沃電子,主要為您介紹TVS管SM8S系列在汽車電源線中的初級和次級保護應用。
TVS管SM8S系列,您知道多少?

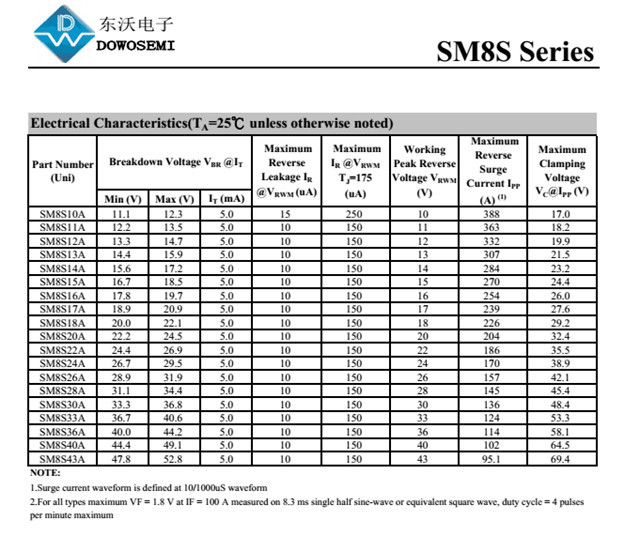

SM8S系列TVS二極管是東沃電子的拳頭產品,符合AEC-Q101認證標準,并且可通過ISO 7637-2 5a/5b及ISO 16750拋負載測試要求,高可靠性、高穩定性,深受廣大汽車配套商的認可和青睞。東沃電子供應的SM8S系列型號齊全:SM8S10A、SM8S11A、SM8S12A、SM8S13A、SM8S14A/SM8S14CA、SM8S15A/SM8S15CA、SM8S16A/SM8S16CA、SM8S17A/SM8S17CA、SM8S18A/SM8S18CA、SM8S20A/SM8S20CA、SM8S22A/SM8S22CA、SM8S24A/SM8S24CA、SM8S26A/SM8S26CA、SM8S28A/SM8S28CA、SM8S30A/SM8S30CA、SM8S33A/SM8S33CA、SM8S36A/SM8S36CA、SM8S40A/SM8S40CA、SM8S43A/SM8S43CA。同時,免費提供選型、測試、樣品服務,品質好不好,一目了然;而且,還可以根據客戶的需求量身定制生產符合客戶需求的電子元器件,具體細節問題歡迎廣大客戶前來咨詢,只為您的電路更安全。
TVS管SM8S系列在汽車電源線的初級保護

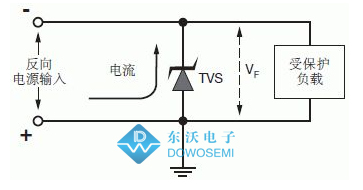

用于汽車電源線初級保護的甩負荷TVS管SM8S系列可分為兩類:外延型和非外延型。在反偏的模式下,它們具有相似的擊穿工作特性;不同的是,外延型TVS管在正向模式下,具有低正向壓降特性,而且非外延型TVS瓜在同等條件下,正向壓降相對比較高。這個特性對于加在電源線上的反向電壓,尤其重要。在反向電源輸入模式中,電源線電壓與TVS管正向壓降的電壓相同,這個情況下很容易引起電子線路故障,此時外延型TVS管的低正向壓降能夠很好的解決這個問題。當然,保護電路免受反向電源輸入損害還有其他的方法,感興趣的小伙伴可與東沃電子FAE工程師溝通。
TVS管SM8S系列在汽車電源線的次級保護

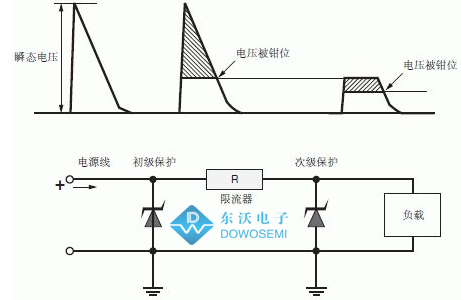

汽車系統中保護電路的初級對象是高浪涌電壓,但是被鉗位的電壓仍然很高。為此,在24V動力總成中的次級保護尤其重要,如卡車和貨車中的動力總成。其主要原因是因?yàn)榇蠖鄶?shù)穩壓器和DC-DC轉換器IC的最大輸入電壓可達45V-60V。這種情況下,建議在電源線上增加電阻,來減少瞬態電流,此時就可以使用更小額定功率的TVS管作為次級保護。
針對不同的汽車電子設備,其所需要的電路保護元器件型號是不一樣的。具體電路保護方案設計、保護元器件選型、產品測試等服務,東沃電子一條龍為您服務。汽車級TVS瞬態抑制器SM8S系列,東沃電子是專業認真的!
