都說“無規矩不成方圓”，在半導體行業中，工程師在進行電器設備的防護方案設計時，必須了解電器設備的工作電壓、電流值以及應用端口和其所適合的防 護等級。電器設備不可避免的受到ESD靜電放電的威脅，下面就一起來了解下工程師需要了解的防護方案中ESD保護設計的基本原則。

ESD保護在設計中應該兼顧性能和成本，要注意以下幾個原則：

1)保護電路響應速度要快—IEC61000-4-2波形的上升沿只有1ns；

2)能應付大的瞬態電流；

3)考慮瞬態電壓在正負極性兩個方向發生；

4)對信號增加的電容負載效應和電阻損耗效應控制在允許范圍內；

5)考慮體積因素以適應輕巧的便攜式設備；

6)產品成本因素。

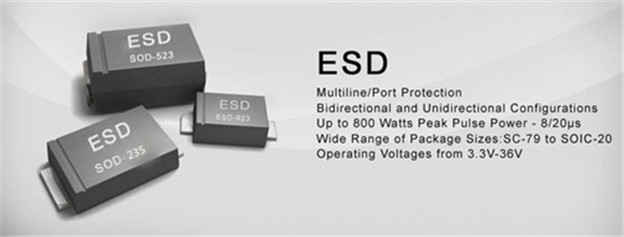

工程師在進行ESD保護設計時一般會優先考慮選用ESD放電二極管，ESD保護器件是用來避免電子設備中的敏感電路受到ESD(靜電放電)的影響?？商峁┓浅５偷碾娙荩哂袃?yōu)異的傳輸線脈沖（TLP）測試，以及IEC6100-4-2測試能力，尤其是在多采樣數高達1000之后，進而改善對敏感電子元件 的保護。

現下市場的靜電保護元件根據封裝的不同分為貼片壓敏電阻和ESD二極管，工程師在實際的選型過程中可以根據應用端口，防護等級 選擇貼片壓敏電阻或者是二極管，根據傳輸頻率選擇電容值，頻率越高，器件的容值就要越低，容值太大容易造成信號丟包，因此，一定要根據自身需求選擇最適合的ESD。

ESD靜電保護二極管產品型號命名方式有以下幾種：

1. 根據市場常規型號，確定全PIN后，型號名與品牌公司型號名一樣，比如SLVU2.8，SRV05-4，SR05，ESDA6V1L，ULC0524P等

2.根據電容命名；普通電容不帶LC，低電容的帶LC

3.根據封裝形式：比如SOD-323封裝的名稱里面帶“I”，SOT-23封裝的名稱有“SM”開頭；

4.根據產品系列電壓命名，一個系列的產品字母部分一樣，其中的數字是根據電壓不同而不同；

當接口器件從外界引入靜電電壓時，只要該靜電電壓值超過靜電保護器對應的觸發電壓，靜電保護器便迅速對地放電，以保護后端電路及IC的安全。

用ESD靜電保護器件取代以往的TVS、壓敏電阻、BAV99已成為電子行業的普遍趨勢！

與傳統的靜電防護器件相比ESD/靜電抑制器，其顯著優點為：

1.超低電容值（<0.05P）；

2.快速響應（<1ns）；

3.極低漏電流（<0.1nA）；

4.超長壽命（有效動作大于40萬次）；

5.符合IEC61000-4-2的最高等級Level 4（接觸放電8KV，空氣放電15KV）標準。

需要使用靜電抑制器的各類接口：

USB接口、HDMI接口、IEEE1394接口、天線接口、VGA接口、DVI接口、按鍵電路、SIM卡、耳機及其他各類高速數字接口。

需要使用靜電抑制器的各類產品：

GPS、手機、數碼相機、MP3、MP4、PDA 、DVD、PMP、數字電視、液晶電視、電腦、硬盤播放器、機頂盒、各類數字轉換接口、車載電子等消費類電子數碼產品。
