關于高分子ESD二極管，相信很多客戶并不陌生，畢竟在高清多媒體HDMI、USB2.0、USB3.0、高速以太網、千兆以太網等端口中經常能看到它的身影。ESD二極管廠家東沃電子推出的高分子ESD二極管，種類繁多、封裝多樣、型號齊全、高可靠性，備受廣大新老客戶的青睞和支持。關于東沃高分子ESD二極管，之前科普過PESD0402V14、PESD0402V5、PESD0402V12、PESD0603V24等型號，那么關于PESD0603V5這顆物料，您知道多少呢？東沃電子推出的高分子ESD二極管PESD0603V5，結電容值低至0.05pF，完全適合超高速傳輸?shù)膽?yīng)用場合。

查看東沃電子“ESD- PESD0603V5 Datasheet”產品規格書可知：

高分子ESD二極管PESD0603V5特性

√ 為高速、低壓應用提供最好的ESD保護
√ 符合Rohs標準，無鹵素
√ 超低結電容0.05pF
√ 貼片雙向、單線保護
√ 快速響應時間（<1ns）

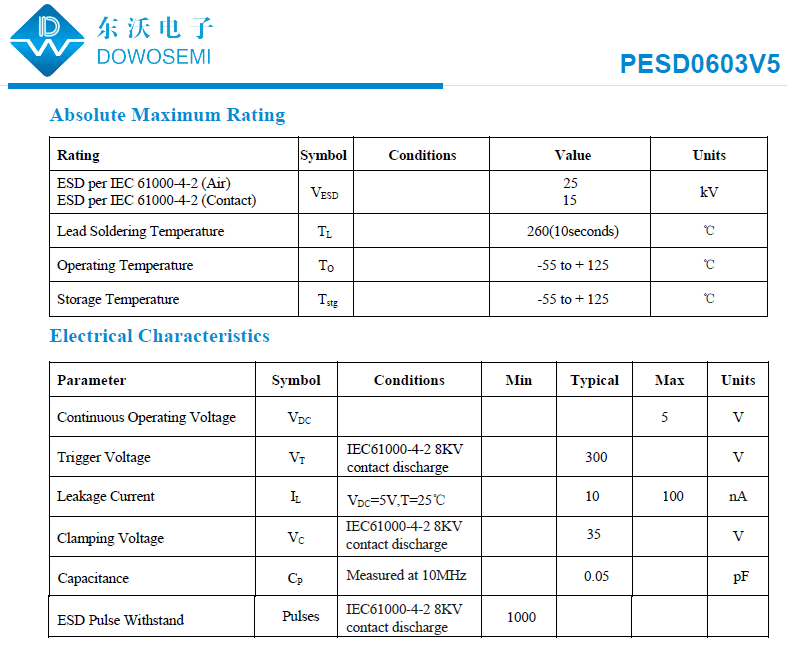

高分子ESD二極管PESD0603V5參數

· 工作電壓：5V
· 觸發電壓：300V
· 漏電流：10nA
· 鉗位電壓：35V
· 結電容：0.05pF
· 封裝形式：0603

高分子ESD二極管PESD0603V5應用

√ 智能手機/移動互聯網設備
√ 高清多媒體接口(HDMI)
√ 筆記本/臺式電腦
√ 千兆以太網
√ 天線
√ 高速以太網
√ USB 2.0和USB 3.0

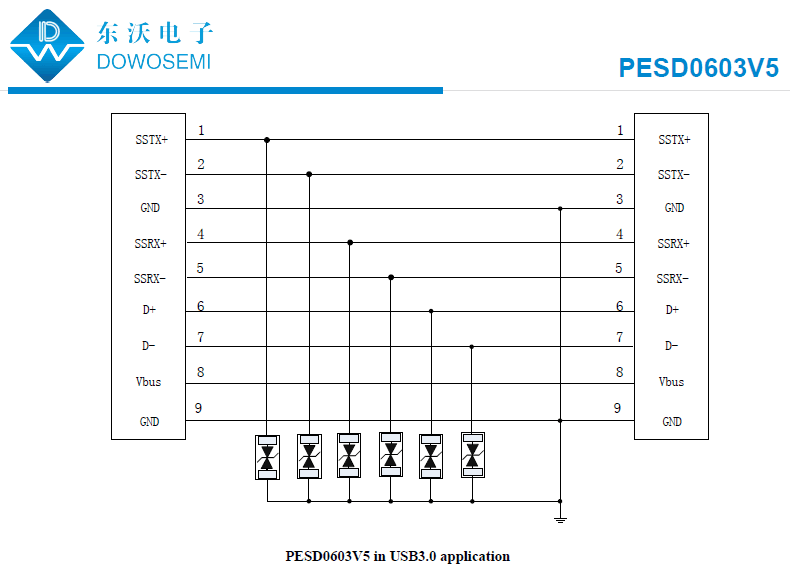

東沃PESD0603V5高分子ESD二極管在USB3.0接口的應用方案圖，如下所示：

關于高分子ESD二極管PESD0603V5相關知識就分享到這兒了，東沃電子推出的PESD0603V5現已全面量產、品質穩定、高可靠性、價格美麗、交期迅速、支持少批量試產、免費樣品、具體詳情可咨詢東沃電子產品工程師：136 7581 6901（微信同號）朱工
