肖特基二極管種類繁多，封裝多樣。查看東沃電子肖特基二極管產品手冊可知，肖特基二極管封裝有：TO-277B、SOD-123、SOD-123FL、SOD-323、SOD-523、DO-214AC (SMA)、SMA-W、SMAF、DO-214AA (SMB)、SMB-W、SMBF、DO-214AB (SMC)、DO-41、DO-15、DO-27、R-6等等。接下來，要介紹的是東沃SP12100L肖特基二極管，TO-277封裝、正向電流12A、反向電壓100V。SP12100L肖特基二極管是專為高頻微型開關模式電源應用而研發的，如適配器，照明和板載DC/DC轉換器。查閱東沃電子“SBD-SP12100L (TO-277B) Datasheet”產品規格書可知：

東沃SP12100L肖特基二極管特性

√ Excellent high temperature stability
√ Low forward voltage
√ Low power loss/ high efficiency
√ High forward surge capability
√ Ideal for automated placement
√ Compliant to RoHS Directive 2011/65/EU and in accordance to WEEE 2002/96/EC
√ Halogen-free according to IEC 61249-2-21 definition
√ Case: TO-277B
√ Terminal: Matte tin plated leads, solderable per JESD22-B102 Meet JESD 201 class 2 whisker test

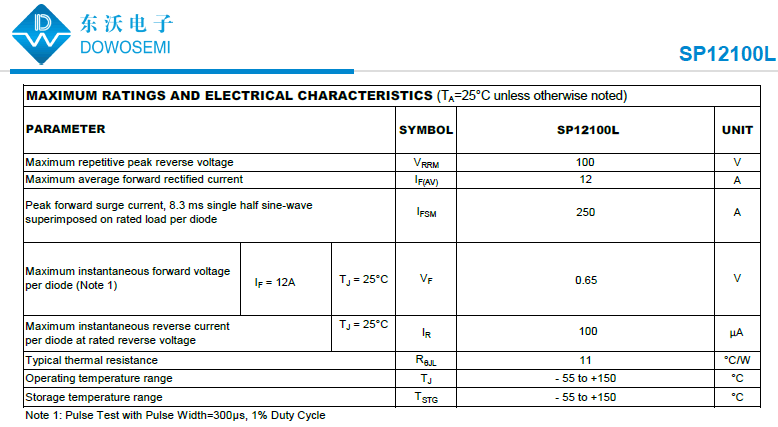

東沃SP12100L肖特基二極管參數

√ 最大可重復峰值反向電壓：100V
√ 最大正向平均整流電流：12A
√ 正向不重復浪涌電流8.3 ms單一正弦半波：250A
√ 最大正向電壓：0.65V
√ 最大反向電流：100uA
√ 典型熱阻：11°C/W
√ 工作結溫：- 55°C to +150°C
√ 存儲溫度：- 55°C to +150°C

關于TO-277B封裝肖特基二極管SP12100L就分享到這兒，具體參數詳見SP12100L產品規格書。二極管廠家東沃電子自主研發、生產、銷售的肖特基二極管，封裝多樣、型號齊全，品質卓越、現貨庫存、廠家價格、免費選型、免費樣品，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余經理。
