RS1M是屬于什么類型的二極管？
RS1M二極管反向電壓是多少？
二極管RS1M參數怎么看，產品手冊有嗎？
RS1M批量是什么價格？東沃（DOWO）供應的RS1M二極管怎么樣？

……

RS1M是常用熱銷二極管型號之一，在實際應用中，新老電子工程師經常能看到它的身影。那么關于RS1M二極管，您知道多少呢？查閱二極管品牌廠家東沃電子（DOWOSEMI）RS1M產品手冊“FR-RS1A Thru RS1M (DO-214AC) Datasheet”可知：

1）RS1A-RS1M二極管特性

RS1A-RS1M屬于貼片快速整流二極管，DO-214AC（SMA）封裝，正向電流1A，反向電壓：50V、100V、200V、400V、600V、800V、1000V，具體型號有：RS1A、RS1B、RS1D、RS1G、RS1J、RS1K、RS1M，關于其特性，如下所示：

√ 反向漏電流低
√ 正向浪涌承受能力強
√ 引線和管體皆符合RoHS標準
√ 環氧樹脂：UL，易燃等級：94V-0
√ 引腳：鍍錫，無鉛
√ 高溫焊接保證
√ 高信賴性

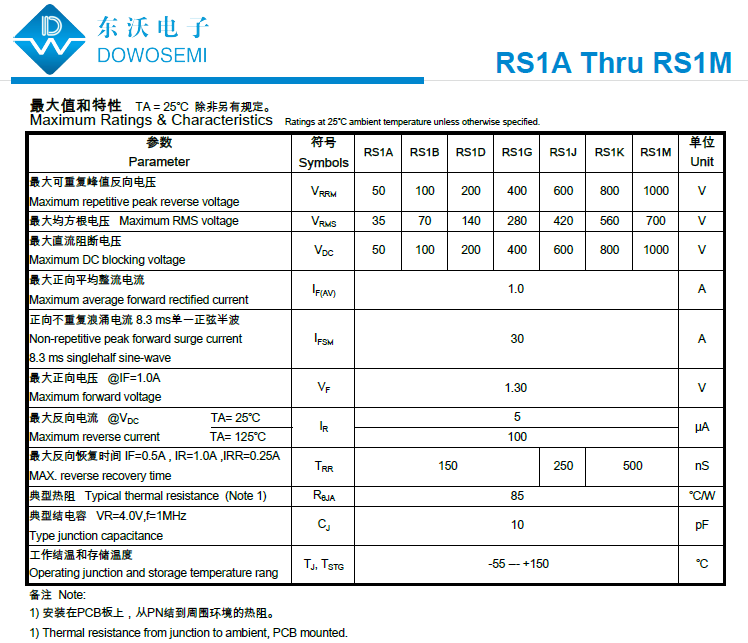

2）RS1M二極管參數

· 最大可重復峰值反向電壓：1000V
· 最大均方根電壓：700V
· 最大直流阻斷電壓：1000V
· 最大正向平均整流電流：1A
· 正向不重復浪涌電流 8.3 ms單一正弦半波：30A
· 最大反向恢復時間 IF=0.5A , IR=1.0A ,IRR=0.25A：500nS
· 典型熱阻：85℃/W
· 典型結電容 VR=4.0V,f=1MHz：10pF
· 工作結溫和存儲溫度：-55℃~150℃

關于超快恢復整流二極管RS1A-RS1M基礎知識就分享到這兒了，想了解價格、樣品、現貨、交期或其他型號的超快恢復整流二極管，可咨詢二極管廠家東沃電子銷售工程師：136 7581 6901（微信同號）朱工
