眾所周知，用于汽車上的零部件，汽車廠商都會要求具備AEC-Q系列認證標準。AEC-Q可靠性認證是國際通用的車規級產品驗證標準。通過AEC-Q系列認證，就意味著該產品能夠應用于汽車上。AEC-Q系列認證標準包括：AEC-Q100(集成電路IC)、AEC-Q101(離散組件)、AEC-Q102(離散光電LED)、AEC-Q103（傳感器）、AEC-Q104(多芯片組件)、AEC-Q200(被動組件)，其測試條件非常嚴苛。

前兩天，有客戶向東沃電子（DOWOSEMI）詢問：“AEC-Q100、AEC-Q101、AEC-Q200這三者認證標準有什么區別？貴司有通過AEC-Q101認證標準的二極管嗎？”客戶能夠咨詢這個問題，說明客戶詢的二極管是要用在汽車電子產品上。車規級二極管、汽車級TVS二極管、汽車級ESD靜電保護二極管一直都是二極管廠家東沃電子（DOWOSEMI）的核心優勢產品，符合AEC-Q101 qualified標準。符合AEC-Q101標準產品是否符合AEC-Q100標準或AEC-Q200標準？

關于AEC-Q100、AEC-Q101、AEC-Q200您知道多少？它們分別代表什么意思？應用在哪些產品之中呢？

1）AEC-Q100標準：集成電路的應力測試標準，應用于集成電路。

AEC-Q100的測試項目非常多，一共分成了7個測試組群：

· 測試群組A：環境壓力加速測試，如室溫、高溫，濕度，溫濕度循環等；
· 測試群組B：使用壽命模擬測試，室溫、高低溫壽命測試；
· 測試群組C：封裝組裝整合測試 ，主要是邦線相關的測試；
· 測試群組D：芯片晶圓可靠度測試，如電遷移，熱載流子等；
· 測試群組E：電氣特性確認測試；如ESD，EMC，短路閂鎖等；
· 測試群組F：瑕疵篩選監控測試，過程平均測試及良率分析；
· 測試群組G：封裝凹陷整合測試，包括機械沖擊、震動、跌落等測試；

AEC-Q100整個認證的測試項目涵蓋了溫度、濕度、機械沖擊、振動、EMC，ESD，電遷移、應力遷移、熱載流子注入、閂鎖效應、芯片剪切等方面的試驗，涉及的芯片階段從設計（變更、晶圓尺寸）、晶圓制造（光刻、離子注入、制造場所轉移），到封裝（引線材質、芯片清潔、塑封、制造場所轉移）等，可見其復雜度和嚴格苛刻度。

2）AEC-Q101標準：分立半導體的應力測試標準，用于分立半導體器件。

AEC-Q101除主標準外，還有6個標準，從001到006，分別如下：

· AEC-Q101-001 Rev-A: HBM ESD，人體模型靜電測試；
· AEC-Q101-002 Rev-A: MM ESD，機械模式靜電測試，和Q100一樣，已廢止；
· AEC-Q101-003 Rev-A: 邦線切應力測試；
· AEC-Q101-004 Rev-：多種測試；
· AEC-Q101-005 Rev-: 帶電器件模式的靜電測試；
· AEC-Q101-006 Rev-: 12V系統靈敏功率設備的短路可靠性描述；

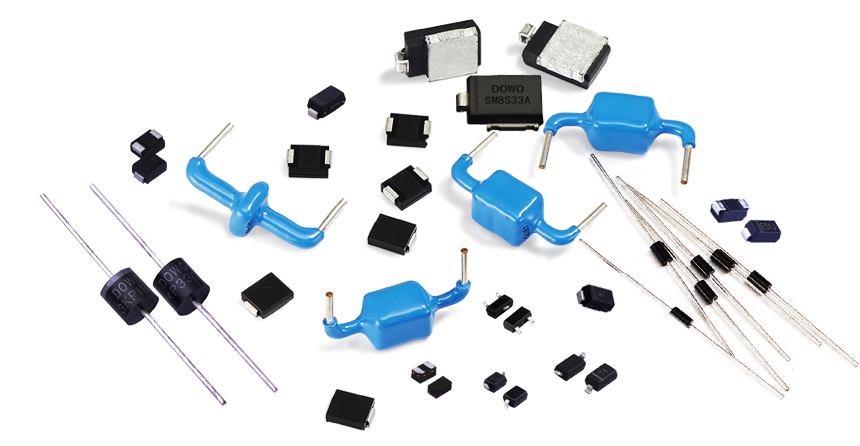

AEC-Q101認證標準涵蓋的分立半導體器件有：TVS二極管、ESD靜電保護器件、穩壓二極管、二極管、三極管、MOS管、IGBT、可控硅等等。

3）AEC-Q200標準：被動器件的應力測試標準，用于被動器件。

AEC-Q200除主標準外，還有7個標準，從001到007，分別如下：

· AEC-Q200-001 Rev-B: 阻燃性能測試；
· AEC-Q200-002 Rev-B: HBM ESD，人體模型靜電測試；
· AEC-Q200-003 Rev-B: 斷裂強度測試；
· AEC-Q200-004 Rev-A: 可恢復保險絲測試；
· AEC-Q200-005 Rev-A: 板彎曲/端子邦線應力測試；
· AEC-Q200-006 Rev-A: 端子應力（SMD貼片元件）/切應力測試；
· AEC-Q200-007 Rev-A: 浪涌電壓測試；

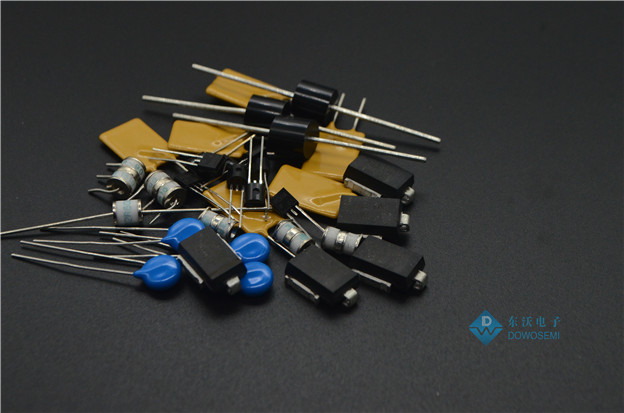

AEC-Q200認證標準涵蓋的被動器件有：壓敏電阻、熱敏電阻、聚合物可恢復保險絲、晶體、電阻、電容、電感、變壓器。

關于AEC-Q100、AEC-Q101、AEC-Q200車規級認證標準就分享到這兒了，想了解更多有關車規級二極管和電路保護器件，可咨詢東沃電子產品工程師：136 7581 6901（微信同號）朱工
