瞬態抑制TVS二極管工作峰值反向電壓最低3.3V，最高可達513V，甚至更高。很多電子工程師都知道，TVS二極管在實際應用選型過程中，第一步要確認的就是其工作峰值反向電壓。2023年春節已過，東沃電子正月初八就開工了，也陸陸續續收到了很阿多客戶的咨詢。其中一位來自北京的客戶，他咨詢的問題是：75V工作電壓的TVS二極管有哪些？

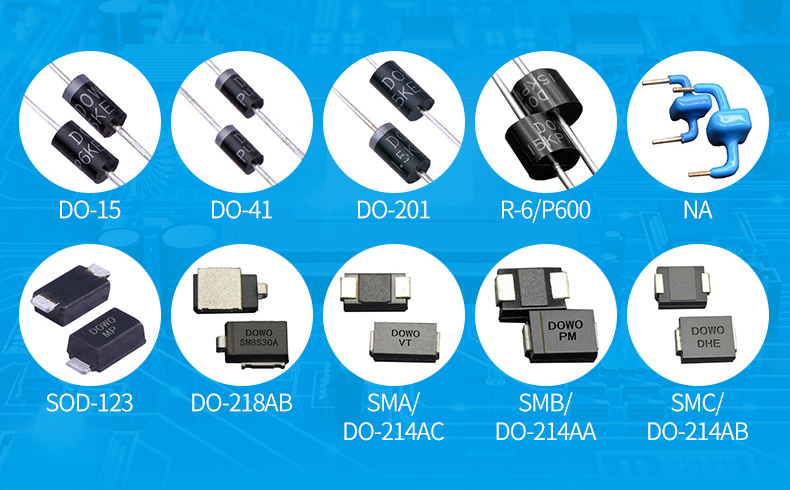

工作峰值反向電壓為75V的TVS二極管到底有哪些常用的型號呢？查閱?wèn)|沃電子TVS管產品選型手冊可知，從封裝形式來看，75V電壓TVS二極管常用型號有：

1）SOD-123封裝：SMF75A（絲印XR）、SMF75CA（絲印NR）、SMF4L75A（絲印NR）；

2）DO-214AC封裝：SMAJ75A（絲印RR）、SMAJ75CA（絲印ZR）、TPSMAJ75A（絲印RRA）、TPSMAJ75CA（絲印ZRA）；

3）DO-15封裝：SA75A、SA75CA；

4）DO-214AA封裝：SMBJ75A（絲印NR）、SMBJ75CA（絲印DR）、TPSMBJ75A（絲印NRA）、TPSMBJ75CA（絲印DRA）、SMB10J75A（絲印ANR）、SMB10J75CA（絲印ADR）；

5）DO-214AB封裝：SMCJ75A（絲印GGR）、SMCJ75CA（絲印BGR）、TPSMCJ75A（絲印GGRA）、TPSMCJ75CA（絲印BGRA）、SMDJ75A（絲印PGR）、SMDJ75CA（絲印DGR）、5.0SMDJ75A（絲印5PGR）、5.0SMDJ75CA（絲印5BGR）；

6）R-6封裝：3KP75A、3KP75CA、5KP75A、5KP75CA、15KP75A、15KP75CA、30KP75A、30KP75CA；

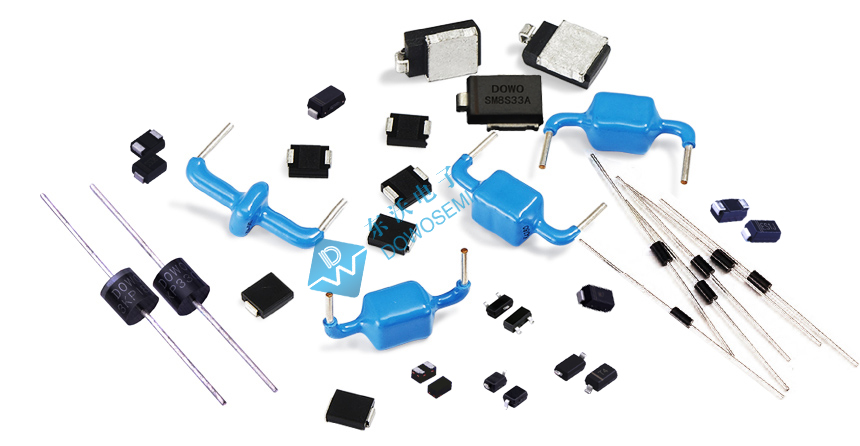

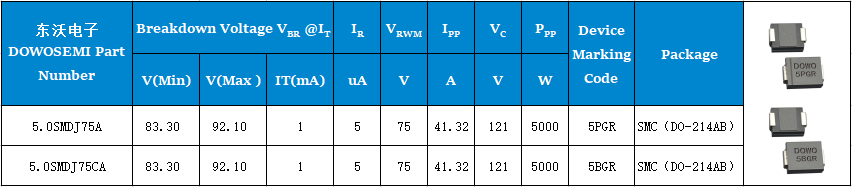

TVS二極管種類繁多、封裝多樣，型號齊全?？梢?jiàn)，75V瞬態抑制TVS二極管有貼片和直插之分，有單向和雙向之分，功率有200W、400W、600W、1000W、1500W、3000W、5000W、15000W、30000W，具體參數詳情，以5.0SMDJ75A和5.0SMDJ75CA為例，查看東沃電子TVS-5.0SMDJ Series Datasheet數據手冊可知：

√ 5000W peak pulse power capability with a 10/1000 μs waveform, repetitive rate (duty cycle):0.01 %
√ Working Peak Reverse Voltage : 75V
√ Breakdown Voltage : 83.3V-92.1V
√ Maximum Clamping Voltage : 121V
√ Maximum Reverse Surge Current : 41.32A
√ Maximum Reverse Leakage : 5uA
√ Package : SMC (DO-214AB)
√ Glass passivated chip
√ Excellent clamping capability
√ Low leakage

那么，5.0SMDJ75A和5.0SMDJ75CA之間有什么區別呢？這兩者的差異主要體現在，前者是單向TVS管，有正負極性之分，焊接的時候需要注意區分；后者是雙向TVS，沒有正負極性之分，焊接時不需要區分方向。關于75V瞬態抑制TVS二極管相關的知識就分享到這兒，有關具體實際應用選型，可咨詢東沃電子產品工程師：136 7581 6901（微信同號）朱工
